Создание углеводородных структур

Формулы соединений создаются в режиме Структура, основой формулы органического соединения является углеводородная структура. Для ее рисования в редакторе есть три инструмента: Draw Normal (Рисовать нормально), Draw Continuous(Рисовать непрерывно) и Draw Chains (Рисовать цепочки). Чтобы рисовать именно углеводородные структуры, кроме выбора инструмента надо выбрать на панели атомов символ атома углерода.

Инструмент Draw Normal при каждом щелчке на свободном месте страницы создает формулу метана СН₄. При протягивании создает формулу этана с произвольной длиной связи С-С. При щелчке на существующем углеродном атоме создает разветвление, присоединяя метильную группу -СН₃ со стандартной длиной связи. Последовательно щелкая на концевых атомах углерода можно создавать сколь угодно большие углеводородные структуры. При этом обычно показаны только концевые (terminal) атомы углерода. Внутренние атомы углерода (и связанные с ними атомы водорода) представлены узлами ломаной линии или точками их соединений и становятся видны лишь при наведении курсора.

Инструмент Draw Continuous при щелчке на свободном месте страницы создает формулу метана СН₄. При каждом следующем щелчке на свободном месте удлиняет цепь, присоединяя новую группу -СН₃ к предыдущему атому углерода. При этом создаются структуры с произвольными длинами связей и произвольным расположением атомов С-С. При щелчке на существующем углеродном атоме он становится активным, и дальше цепь будет продолжаться от него. Двойной щелчок создает стандартное разветвление, присоединяя метильную группу -СН₃ со стандартной длиной связи.

Инструмент Draw Chains при щелчках ведет себя как инструмент Draw Normal, но при протягивании рисует стандартную углеводородную цепочку в виде зигзагообразной линии. Рядом с указателем курсора появляется число, показывающее число атомов углерода в цепочке. Цепочку можно начать и от любого существующего атома углерода.

Если необходимо укоротить цепь, можно удалить по одному атомы углерода и, следовательно, метильные или метиленовые и другие группы. Для этого нажмите кнопку Delete (Удалить) на стандартной панели инструментов и щелкайте мышью последовательно по тем атомам, которые вы хотите удалить. При необходимости можно использовать кнопку Undo (Отменить)

Кратные связи. Любой из инструментов рисования при щелчке на линии связи преобразует одинарную связь в двойную, затем в тройную и снова в одинарную. В соответствии с изменением кратности связи изменяется число атомов водорода. Кратная связь не будет создана, если этому препятствует разветвление у атома углерода, а также если формула развернута полностью.

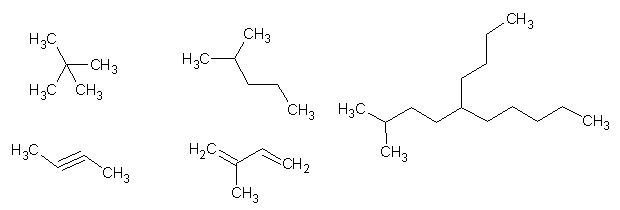

I Используя разные инструменты, создайте формулу 2,2-диметилпропана, 2-метилпентана, 2-метил-5-бутилдекана. Нарисуйте формулы непредельных соединений: бутина-2 и 2-метилбутадиена-1,3. Сохраните файл (меню File-Save (Файл-Сохранить) или кнопка на панели Стандартная)
