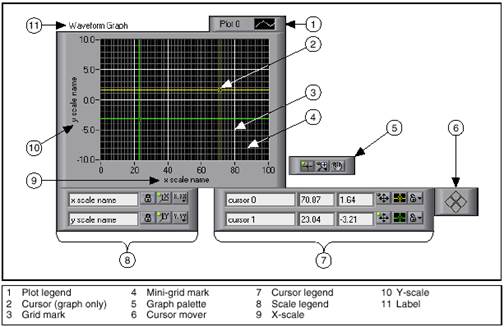

Waveform Graph

Plot LegendВизначає колір і стиль графіка(ів). Необхідно змінити розмір легенди, щоб відобразити безліч графіків.

Scale LegendВизначає мітки для масштабів і конфігурує властивості масштабу.

Graph Palette Зміна масштабу і формату під час виконання VI.

Cursor Legend (graph only) Відображає маркер у визначеній точці координат. Можна відображати безліч курсорів на графі.

Scrollbar (chart only) Прокрутка через дані в діаграмі. Необхідно використовувати смуги прокручування, щоб переглянути дані, що буфер у даний час не відображає.

Осцилограф (XY-Graph) є аналогом реального двокоординатного осцилографа. Координатою “променя” осцилографа по горизонталі (х) і по вертикалі (y) керують два довільних сигнали, що призначає користувач. Осцилограф призначений в основному для спостереження фігур Ліссажу чи залежностей друг від друга змінних у часі сигналів х(t) і y(t).

XY-Graph. Відображає дані, що надходять зі змінною швидкістю, наприклад коли дані одержують при переключенні в механізмі.

Меню осцилографів (Waveform Graph і XY Graph) не містить опцію “Додати екрани” і “Обсяг буфера осцилографа” . Це говорить про те, що вони не можуть бути багатоекраними а також позбавляє можливості керувати за бажанням числом вибірок, виведених на екран.

Редактор графіків (Legend) з'являється на панелі керування разом з осцилографом. Його можна видаляти і викликати за допомогою меню осцилографа.

При виведенні декількох графіків на екран меню редактора графіків надає велику можливість не тільки поліпшити дизайн зображення на екрані, але і для візуальних відмінностей кожного графіка: змінити стиль крапок чи стиль ліній інтерполяції, змінити вид інтерполяції між крапками (відсутня, східчаста, лінійна), пофарбувати лінію графіка в будь-який колір, вибравши його в палітрі кольорів.

Для індивідуально роботи з кожним променем необхідно збільшити число елементів редактора графіків шляхом розтягування його за будь-який кут до кількості променів( кожен елемент редактора графіків буде мати індивідуальне вікно).
