Практическое задание 117. Веселые нотки

1. Создайте шесть копий прямоугольника размером 20x1 мм. Установите для них 20%-ный черный цвет заливки и расположите, как на рис. 10.22.
2. Выделите все прямоугольники.
3. Выберите инструмент Artistic Media (Художественные средства) в режиме Brush (Кисть).
4. Сохраните выделенные объекты как кисть, нажав на панели свойств кнопкуSave Artistic Media stroke (Сохранить штрихи для кисти) ( ).
5. С помощью строчного текста создайте надпись "Веселые нотки" и преобразуйте ее в кривую, выполнив команду менюArrange Convert To Curves (Расположение Преобразовать в кривые).
6. Выберите инструмент Artistic Media(Художественные средства) в режиме Brush (Кисть).
7. Сохраните выделенные объекты как кисть, нажав на панели свойств кнопку Save Artistic Media stroke (Сохранить штрихи для кисти) .
8. Выберите инструмент Artistic Media(Художественные средства) в режиме Brush(Кисть).
9. Выберите из списка штрихов только что созданную заготовку ( ) и постройте нотные линейки, как показано на рис. 10.23.
10. Выберите из списка штрихов созданную заготовку "Веселые нотки" и расположите надпись "Веселые нотки" на имеющихся нотных линейках, чтобы получилось итоговое изображение (рис. 10.24).

Рис. 10.22. Расположение прямоугольника и его копий

Рис. 10.23. Нотные линейки

Рис. 10.24. Итоговое изображениеРежим Calligraphic (Каллиграфический)

Инструмент Artistic Media (Художественные средства) в режимеCalligraphic(Каллиграфический) позволяет использовать кисти, рисование которыми напоминает рисование тушью плакатными перьями (рис. 10.25).

Рис. 10.25. Пример рисования каллиграфическим пером

Чтобы применить инструмент Artistic Media(Художественные средства) в режиме Calligraphic (Каллиграфический), выполните следующие действия.

1. Выберите инструмент Artistic Media (Художественные средства) ( ).
2. На панели свойств щелкните на кнопке Calligraphic (Каллиграфический) ( ).
3. Переведите указатель мыши в виде кисти на рабочую область к месту начала рисования.
4. Нажмите кнопку мыши и, не отпуская ее, перетащите мышь, создавая объект.
5. Закончите создание объекта освобождением кнопки мыши.

Объекты, созданные инструментом Artistic Media (Художественные средства) в режиме Calligraphic (Каллиграфический), представляют собой фигуры, внешний вид которых можно изменить настройкой параметров на панели свойств (рис. 10.26).

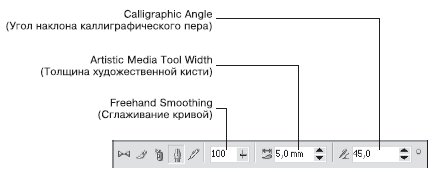

Рис. 10.26. Панель свойств при выбранном инструменте Artistic Media (Художественные средства) в режиме Calligraphic (Каллиграфический)

• Freehand Smoothing (Сглаживание кривой) — степень сглаживания острых углов опорной кривой.
• Artistic Media Tool Width(Толщина художественной кисти) —максимальная ширина выбранного штриха.
• Calligraphic Angle (Угол наклона каллиграфического пера) — наклон виртуального каллигрфического пера.

В общем случае созданный штрих представляет собой комбинированный объект, который можно превратить в кривые Безье командой меню Arrange Break Artistic Media Group Apart (Расположение Разбить группу Художественные средства на части) (рис. 10.27). Редакторские изменения внешнего вида такого объекта можно выполнить на уровне узлов и сегментов с помощью инструмента Shape (Форма) ( ).

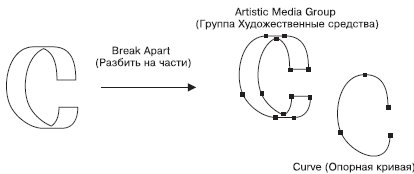

Рис. 10.27. Результат разделения объекта на части

ПРИМЕЧАНИЕ.После разделения на части штриха, созданного инструментом Artistic Media (Художественные средства), элемент Curve (Опорная кривая) удаляется как ненужный.
