Группировка, комбинирование и формирование

Любое графическое изображение представляет собой набор отдельных элементов, которые, располагаясь на рабочей области в соответствующем порядке на определенных местах, формируют законченную цельную картинку. Применение действий по группировке, комбинированию и формированию дает возможность связать отдельные элементы сложного изображения между собой, чтобы в последующем можно было производить перемещение, вращение и трансформирование сложного объекта как единого целого. По внешнему виду сложных объектов трудно увидеть результат применения того или иного действия (рис. 8.1), однако структурно эти объекты могут существенно отличаться друг от друга.

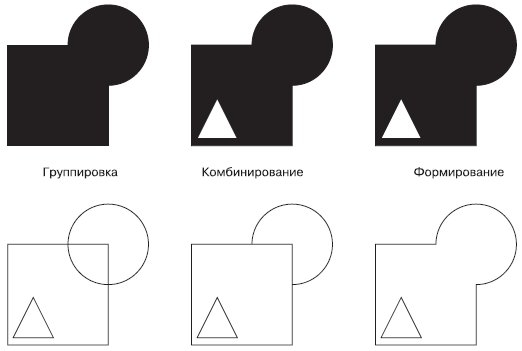

Рис. 8.1. Пример сложных объектов, схожих внешне (вверху), но различных по структуре (внизу)

В большинстве случаев действия группировки, комбинирования и формирования являются обратимыми. Это значит, что существует возможность восстановления или извлечения исходных объектов, участвовавших в создании сложного графического изображения.

Полностью обратимой является группировка. Обратное действие — разгруппировка — снимает связывание и открывает доступ к отдельным объектам и их первоначальным параметрам (рис. 8.2).

Рис. 8.2. Пример разгруппировки сложного графического изображения, созданного в результате группировки

Частично обратимым можно назвать комбинирование объектов. Обратное действие — разделение на части — позволяет снять связывание и открывает доступ к отдельным объектам (рис. 8.3). Это действие не позволяет вернуть объектам исходные параметры, которыми они обладали при построении, однако вы можете использовать узлы и сегменты кривых Безье для редактирования формы объектов.

Рис. 8.3. Пример разделения на части сложного графического изображения, созданного в результате комбинирования

Частично обратимым или полностью необратимым является формирование объектов. Разделение на части или извлечение фрагмента позволяет лишь частично восстановить некоторые объекты, участвовавшие в формировании сложного графического изображения (рис. 8.4). Однако, как и в случае с объектами, созданными в результате комбинирования, всегда остается возможность использовать узлы и сегменты кривых Безье для редактирования формы объектов.

Рис. 8.4. Пример разделения на части сложного графического изображения, созданного в результате формирования

Таким образом, использование того или иного действия по связыванию отдельных фрагментов в одно сложное изображение определяется характеристиками, которыми должно обладать конечное изображение.
