Преобразовав объект в кривые, можно изменить его внешний вид путем добавления, удаления и перемещения узловых точек. Все действия с узлами и сегментами кривой Безье выполняют с помощью инструмента Shape (Форма) ( ) (рис. 5.3).
Рис. 5.3. Инструмент Shape (Форма)
Рассмотрим основные параметры, которые отображаются на панели свойств при активном инструменте Shape (Форма) (рис. 5.4).
Данные параметры можно условно разделить на две группы: часто используемые и редко используемые. Такое деление достаточно субъективное, не следует принимать его как должное. Однако если провести статистический анализ действий, которые выполняются над узлами и сегментами, то предлагаемое разделение может быть уместным. Итак, к часто используемым параметрам относятся следующие.

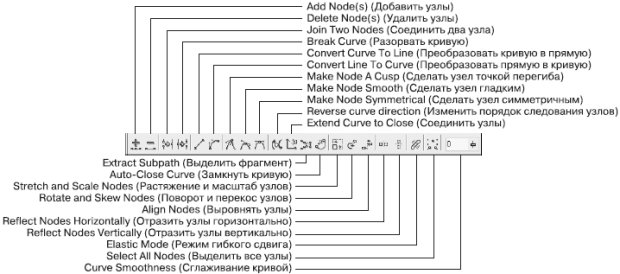

увеличить изображение Рис. 5.4. Панель свойств при выбранном инструменте Shape (Форма)
Действия, производимые над узлами кривой, в которую преобразован объект:
Add Node(s) (Добавить узлы) — добавить узел в требуемое место сегмента кривой, в которую преобразован объект;
Join Two Nodes (Соединить два узла) — продолжить одну кривую из отдельных сегментов;
Break Curve (Разорвать кривую) — разорвать кривую в указанном узле.
Действия, производимые над сегментами кривой, в которую преобразован объект:
Convert Curve To Line (Преобразовать кривую в прямую) — преобразовать выбранный сегмент кривой в прямолинейный отрезок;
Convert Line To Curve(Преобразовать прямую в кривую) — преобразовать выбранный прямолинейный сегмент в управляемый криволинейный сегмент.
Более подробно о сегментах читайте ниже, в разделе "Сегменты".
Действия, производимые над узлами криволинейных сегментов:
Make Node A Cusp (Сделать узел точкой перегиба);
Make Node Smooth (Сделать узел гладким);
Make Node Symmetrical (Сделать узел симметричным).
О перечисленных видах узлов вы прочитаете ниже, в разделе "Узлы".
Относительно редко используют следующие команды.
Reverse curve direction (Изменить порядок следования узлов) — изменить порядок внутренней нумерации узлов, получаемый при создании контура объекта, обратным. Внешний вид объекта при этом не изменяется.
Extend Curve to Close (Соединить узлы) — соединить концевые узловые точки сегментов прямолинейным отрезком; контур при этом становится замкнутым.
Extract Subpath (Выделить фрагмент) — команда, значение которой равносильно значению пункта Break Apart (Выделить из) меню Arrange (Расположение).
Auto-Close Curve(Замкнуть кривую) — замкнуть разомкнутый контур, соединив его концевые узловые точки прямолинейным отрезком.
Stretch and Scale Nodes(Растяжение и масштаб узлов) — трансформационные искажения фрагмента кривой, ограниченной выбранными узлами.
Rotate and Skew Nodes (Поворот и перекос узлов) — вращение и сдвиг фрагмента кривой, ограниченной выбранными узлами.
ПРИМЕЧАНИЕ.Для выполнения трансформационных искажений, вращения и сдвигa фрагмента кривой необходимо выделить не менее двух узлов.
Reflect Nodes Horizontally(Отразить узлы горизонтально) — режим, который можно использовать для симметричного горизонтального изменения положения выделенных узлов относительно друг друга.
Reflect Nodes Vertically (Отразить узлы вертикально) — режим, который можно использовать для симметричного вертикального изменения положения выделенных узлов относительно друг друга.
Elastic Mode (Режим гибкого сдвига) — режим, при котором сегменты, соединяющие выделенные узлы, обладают эластичностью.
ПРИМЕЧАНИЕ.Для выполнения действий, связанных с выравниванием, отражением узлов и режимом гибкого сдвига, необходимо выделить не менее двух узлов.
Select All Nodes (Выделить все узлы) — выделить все узлы кривой.
