Инструмент Rectangle (Прямоугольник)

С инструментом Rectangle (Прямоугольник) вы кратко познакомились в предыдущей лекции. Рассмотрим параметры, которые отображаются на панели свойств при выборе данного инструмента (рис. 3.1).

• Left Rectangle Corner Roundness(Скругление левых углов прямоугольника), Right Rectangle Corner Roundness (Скругление правых углов прямоугольников). Величина скругления любого из четырех углов прямоугольника может меняться от 0 до 100. Значение 0 соответствует отсутствию скругления, а величина 100 означает, что угол полностью скруглен.
• Round Corners Together (Скруглить все углы). Эта кнопка ("замок") используется для включения или отключения режима скругления всех углов. При необходимости скруглить отдельные углы прямоугольника нужно отжать кнопкуRound Corners Together (Скруглить все углы).

В большинстве случаев углы удобнее скруглять вручную, с помощью инструментаShape (Форма) ( ). Выбрав данный инструмент, наведите указатель мыши на одну из контрольных узловых точек, расположенных на углах прямоугольника. При наведении на узловую контрольную точку указатель мыши примет вид (рис. 3.2).

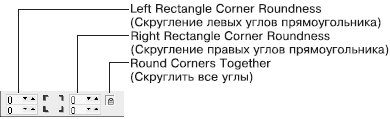

Рис. 3.1. Панель свойств при активном инструменте Rectangle (Прямоугольник)

Рис. 3.2. Скругление углов с помощью контрольной узловой точки

Чтобы изменить скругление всех углов прямоугольника с помощью мыши, выполните следующие действия.

1. Выделите требуемый прямоугольник.
2. Выберите инструмент Shape (Форма) ( ).
3. Наведите указатель мыши на одну из узловых контрольных точек.
4. Когда указатель примет вид , нажмите кнопку мыши и, не отпуская ее, задайте требуемое скругление углов перемещением мыши. Отпустите кнопку мыши.

Чтобы изменить скругление одного из углов прямоугольника, действуйте следующим образом.

1. Выделите требуемый прямоугольник.
2. Выберите инструмент Shape(Форма) ( ).
3. Наведите указатель мыши на одну из угловых контрольных точек.
4. Когда указатель примет вид , щелкните кнопкой мыши. Выделенной останется только одна контрольная узловая точка.
5. Не отводя указатель от этой точки, нажмите кнопку мыши и, не отпуская ее, протащите мышь, чтобы задать требуемое скругление угла. Отпустите кнопку мыши.
