Практическое задание 7. Индустриальный цветок

1. Постройте прямоугольник размером 10x15мм
2. Перейдите в режим вращения.
3. Сместите центр вращения прямоугольника вверх на расстояние, примерно равное половине высоты прямоугольника (7 мм) (рис. 2.24).
4. Создайте четыре копии построенного прямоугольнка и поверните копии таким образом, чтобы получилось итоговое изображение. Установите для прямоугольников черный цвет заливки (рис. 2.25).

Рис. 2.24. Смещенный центр вращения

Рис. 2.25. Итоговое изображение

Наклон

Одним из видов трансформационных искажений является наклон. Наклон, или скос, представляет собой параллельное смещение противоположных сторон габаритной рамки (см. рис. 2.10).

Смещением горизонтальных или вертикальных сторон друг относительно друга можно получить различные варианты (рис. 2.26).

Рис. 2.26. Преобразование объекта наклоном

В каком бы направлении ни производился наклон, стороны, лежащие друг напротив друга, параллельно смещаются, как бы скользя.

Объект можно наклонять как свободным движением руки, с помощью мыши, так и точно, путем указания числовых значений.

ПРИМЕЧАНИЕ.Действия, связанные с наклоном объектов, лучше выполнять, активизировав инструментPick (Выбор) ( ).

Как упоминалось, повторный щелчок на выделенном объекте (группе объектов) приводит к замене прямоугольных управляющих маркеров габаритной рамки ( ) управляющими маркерами в виде двунаправленных стрелок, располагающихся в углах и на серединах сторон. Маркер центра габаритной рамки ( ) превращается при этом в маркер центра вращения ( ) (см. рис. 2.18).

Управляющие маркеры габаритной рамки в виде прямых двунаправленных стрелок, располагающихся на серединах сторон габаритной рамки, используются для наклона объекта.

Чтобы наклонить объект (группу объектов) с помощью мыши, необходимо выполнить следующие действия.

1. Выделить требуемый объект (группу объектов).
2. Перейти в режим наклона, повторно щелкнув на выделенном объекте (группе объектов).
3. Расположить указатель мыши на нужном управляющем маркере в виде прямой двунаправленной стрелки.
4. Когда указатель мыши примет вид или , нажать кнопку мыши и, не отпуская ее, исказить объект в одном из указанных стрелками направлений (рис. 2.27).
5. Закончить искажение освобождением кнопки мыши.

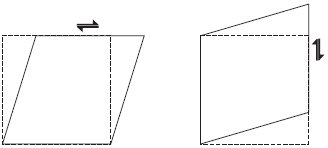

Рис. 2.27. Наклон объекта

Кроме того, точно производить искажение объекта в виде наклона можно указанием величины угла наклона на панели Transform(Преобразование) (параметр Skew Angle (Угол наклона)) (см. рис. 2.20).

При выделении объекта (группы объектов) параметр Skew Angle (Угол наклона) используют для ввода углов наклона по горизонтали и вертикали.

Чтобы точно, путем указания числового значения угла наклона, исказить объект (группу объектов), следует выполнить такие действия.

1. Выделить требуемый объект (группу объектов).
2. Расположить указатель мыши на требуемое полеSkew Angle(Угол наклона) на панели Transform (Преобразование).
3. Когда указатель мыши примет вид "I", щелкнуть кнопкой мыши.
4. Ввести значение угла наклона.
5. Закончить ввод значения нажатием клавиши Enter на клавиатуре.

ПРИМЕЧАНИЕ.При работе с текстовыми полями, задающими угол наклона, применим общие правила работы с текстом.

Значение угла наклона можно задать как положительным, так и отрицательным числом. Знак указывает на направление наклона (рис. 2.28).

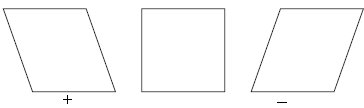

Рис. 2.28. Влияние знака угла наклона на направление скоса

Следует отметить, что в большинстве случаев при данном трансформационном искажении объекта значение угла наклона не превышает 45°, поскольку значения, близкие к углу 90°, приводят к превращению объекта в бесконечную горизонтальную или вертикальную прямую линию (рис. 2.29).

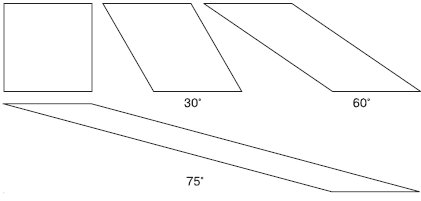

Рис. 2.29. Примеры трансформационных искажений объекта с различными значениями угла наклона
