Система координат

При перемещении объекта (или группы объектов) внутри рабочей области используется система координат, состоящая из двух взаимно перпендикулярных осей — X и Y. Ось X ориентирована горизонтально (слева направо), а ось Y — вертикально (снизу вверх) (рис. 2.13).

Начало отсчета системы координат XY совпадает с левым нижним углом печатной страницы.

увеличить изображение

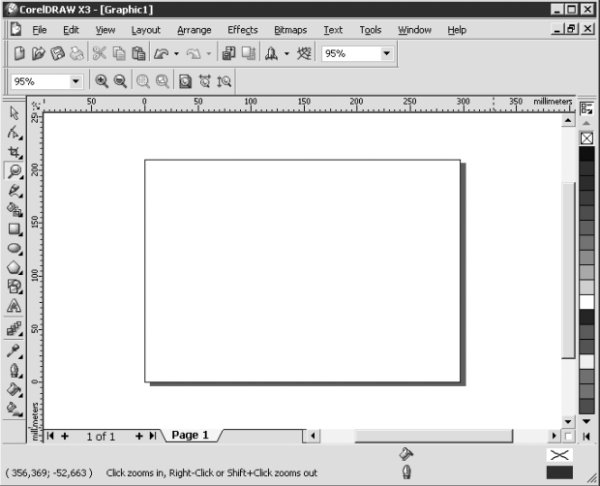

Рис. 2.13. Система координат на рабочей области

Для указания месторасположения любого объекта на рабочей области применяются две координаты.

Первая координата — x — определяет положение объекта по горизонтали относительно левого края печатной страницы, а вторая координата — y — задает положение объекта относительно ее нижнего края. За точку привязки объекта к системе координат XY принимается маркер центра габаритной рамки объекта ( ).

on_load_lecture() Перемещение

Перемещать объект можно как свободным движением руки, мышью, так и точно, путем указания числовых значений координат x и y.

СОВЕТ.Действия, связанные с перемещением объектов, лучше всего выполнять,активизировав инструмент Pick(Выбор).

Чтобы переместить объект (группу объектов) с помощью мыши, необходимо действовать следующим образом.

1. Выделить требуемый объект (группу объектов).
2. Подвести указатель мыши к маркеру центра габаритной рамки ( ).
3. Когда указатель примет вид четырехнаправленной стрелки ( ), нажать кнопку мыши и, удерживая ее, перетащить объект.
4. Закончить перемещение объекта (группы объектов) освобождением кнопки мыши.

Как упоминалось, при выделении объекта (группы объектов) вверху окна программы CorelDRAW отображается панель свойств. Два текстовых поля слева отображают координаты x и y объекта (см. рис. 2.11).

Чтобы точно переместить объект (группу объектов) путем указания числовых значений координат x и y, необходимо выполнить такие действия.

1. Выделить требуемый объект (группу объектов).
2. Подвести указатель мыши к требуемому полю со значением координаты x или y положения объекта (Object(s) Position) на панели свойств.
3. Когда указатель примет вид черточки ("I"), щелкнуть кнопкой мыши.
4. Удалить прежнее числовое значение и ввести с клавиатуры новое.
5. Закончить ввод значения нажатием на клавиатуре клавиши Enter.

ПРИМЕЧАНИЕ.При работе с текстовыми полями, определяющими положение объекта (группы) координатами x и y, применимы общие правила работы с текстом.

Если вы знакомы с действиями, которые можно выполнять с элементами текста (набор, перемещение, удаление и вставка элементов текста), то вы можете пропустить следующий раздел и перейти к разделу "Изменение размеров (масштабирование)".
