Прямоугольник

Для построения прямоугольника в программе CorelDRAW предназначен специальный инструмент — Rectangle (Прямоугольник) ( ) (рис. 2.4).

Рис. 2.2. Примеры геометрических фигур, полученных из прямоугольника настройкой параметров скругления определенного угла

Рис. 2.3. Примеры фигур, полученных из прямоугольника в результате трансформационных искажений и задания скругления различным углам

Чтобы активизировать инструмент Rectangle(Прямоугольник), выполните следующие действия.

1. Переместите указатель мыши ( ) на кнопку инструментаRectangle (Прямоугольник) ( ).
2. Щелкните кнопкой мыши.

Выбор инструмента Rectangle (Прямоугольник) сопровождается изменением вида указателя мыши на перекрестие с маленьким прямоугольником, а также графическим представлением кнопки инструмента в нажатом состоянии на панели графики (см. рис. 2.4).

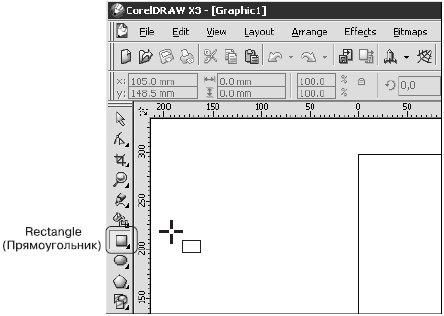

Рис. 2.4. Расположение инструмента Rectangle (Прямоугольник)

ВНИМАНИЕ.Наиболее распространенной ошибкой при активизации инструментов является действие мышью, когда пользователь, выбрав требуемый инструмент указателем мыши, нажимает кнопку мыши и пытается "вытащить" инструмент на рабочую область, не отпуская кнопку.

После того как инструмент Rectangle (Прямоугольник) активизирован, им можно многократно пользоваться до тех пор, пока не будет выбран другой.

Чтобы воспользоваться данным инструментом, выполните следующие действия.

1. Выберите инструмент Rectangle (Прямоугольник) ( ).
2. Переведите указатель на рабочую область, нажмите кнопку мыши и, не отпуская ее, протащите мышь. При этом будет создан объект — прямоугольник.
3. Закончите создание прямоугольника, отпустив кнопку мыши (рис. 2.5).

увеличить изображение

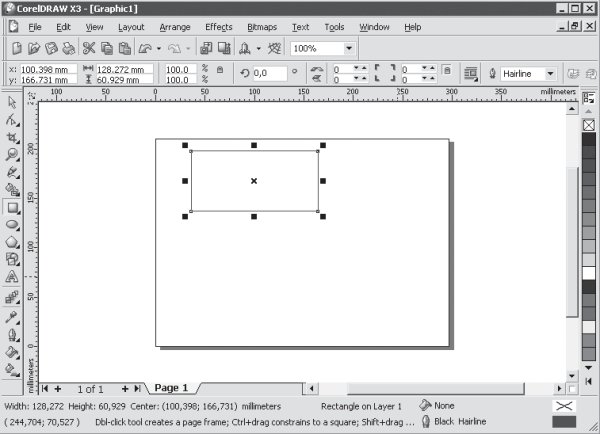

Рис. 2.5. Результат построения геометрической фигуры с помощью инструмента Rectangle (Прямоугольник)

ПРИМЕЧАНИЕ.Если при создании прямоугольника удерживать на клавиатуре нажатой клавишу Ctrl, то итоговая фигура будет представлять собой квадрат. Удерживание клавиши Shift при создании прямоугольника позволяет строить его от центральной точки в стороны, а не по диагонали.
