Средства измерений соединяют, как и при выполнении п. 1.4
Устанавливают среднее значение коэффициента развертки, амплитуду основного импульса генератора, которая соответствует пяти делениям шкалы ЭЛТ по вертикали, минимальное фиксированное значение коэффициента отклонения калибруемого осциллографа, длительность основного импульса генератора, которая соответствует пяти - шести делениям шкалы ЭЛТ по горизонтали. Органами регулировки синхронизации и задержки калибруемого осциллографа добиваются устойчивого изображения импульса на экране ЭЛТ. Увеличивая фиксированное значение коэффициента отклонения, наблюдают уменьшение высоты изображения импульса на экране ЭЛТ. При достижении высоты импульса одного деления по вертикали амплитуду основных импульсов генератора увеличивают так, чтобы высота изображения импульса на экране ЭЛТ опять равнялась пяти делениям по вертикали. При одном, на выбор поверителя, фиксированном значении коэффициента отклонения проверяют работоспособность плавной регулировки коэффициента отклонения.
1.7 Определение метрологических параметров
1.7.1 Определение ширины линии луча
Ширину линии луча в вертикальном направлении определяют методом косвенного измерения с помощью|посредством| генератора импульса (рис. А.2)

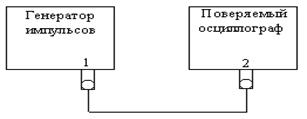

1 – выход основных импульсов; 2 – выход усилителя.
Рисунок А.2 – Схема определения ширины линии луча в вертикальном направлении
Калибруемый осциллограф переводят в режим непрерывной развертки, генератор импульсов – в режим внутреннего запуска. Устанавливают коэффициент развертки в пределах 2 – 10 мкс/дел, период прохождения импульсов генератора 40 – 200 мкс, длительность импульсов 10 – 50 мкс, амплитуду импульсов 2 – 5 В, коэффициент отклонения 5 В/дел.
На экране ЭЛТ наблюдают две горизонтальных линии. С помощью органов управления сдвига изображения по вертикали перемещают изображение к верхней границе| рабочего участка экрана ЭЛТ.
Изменяют амплитуду импульсов до значения U1, при котором светящиеся линии соприкасаются. Ширину линии луча по вертикали dв в делениях вычисляют по формуле:
dв = U1 / Коткл,
где U1 – амплитуда импульсов, В; Коткл – коэффициент отклонения по вертикали, В/дел.
1.7.2 Ширину линии луча в горизонтальном направлении определяют методом косвенного измерения с помощью генератора импульсов и источника пилообразного напряжения (рис. А.3)
1 – выход основных импульсов; 2 – вход усилителя; 3 – вход усилителя; 4 – выход напряжения развертки; 5 – выход пилообразного| напряжения.
Рисунок А.3 – Схема определения ширины линии луча в горизонтальном направлении
При отсутствии в калибруемом осциллографе выхода пилообразного напряжения развертки допускается использование вспомогательного осциллографа, который имеет такой выход, или внешнего источника пилообразного напряжения калиброванной длительности.
Устанавливают режим работы и значения параметров по п. 1.6.1. На экране ЭЛТ наблюдают две вертикальных линии. Изменяя значение коэффициента отклонения, устанавливают высоту изображения линий, наиболее близкую к максимальной длине рабочего участка шкалы ЭЛТ по горизонтали. Коэффициент отклонения по горизонтали Кр вычисляют по формуле:
Кр = U2 / l,
где U2 – амплитуда импульсов на выходе генератора, В; l – длина изображения по горизонтали в делениях.
Изменяют амплитуду импульсов до значения U3, при котором две вертикальных линии, которые светятся, соприкасаются. Ширину линии луча dвпо горизонтали вычисляют по формуле:
dв = U3 / Кр.
Ширину линии луча по вертикальному и горизонтальному направлениям определяют в середине и на границах рабочего участка ЭЛТ.
1.7.3 Погрешность коэффициента отклонения определяют методом косвенного измерения действительного значения коэффициента отклонения с помощью генератора импульсов или установки для калибровки вольтметров (рис. А.4) или методом прямого измерения с помощью импульсного калибратора осциллографов (рис. А.5)

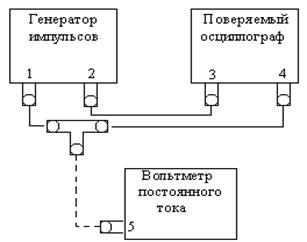

1 – выход основных импульсов; 2 – выход синхронизирующих импульсов; 3 – вход синхронизации; 4 – вход усилителя; 5 – вход вольтметра.
Рисунок А.4 – Схема определения погрешности коэффициента отклонения методом косвенного| измерения
1 – выход калибратора напряжения; 2 – вход усилителя.
Рисунок А.5 – Схема прямого измерения с помощью импульсного калибратора осциллографов
Калибруемый осциллограф переводят в режим внутреннего запуска, генератор импульсов – в режим внешнего запуска. Устанавливают частоту повторения импульсов генератора или частоту сигнала установки для калибровки вольтметров, равную 1000 Гц, максимальную длительность основных импульсов генератора, максимальное фиксированное значение коэффициента отклонения осциллографа, амплитуду импульсов генератора или амплитуду сигнала на выходе установки для калибровки вольтметров, соответствующую минимальному четному числу hminделений шкалы ЭЛТ по вертикали.
Соответствующими органами регулировки осциллографа добиваются устойчивого изображения на экране ЭЛТ. Регулировкой уровня синхронизации срывают синхронизацию развертки осциллографа. На экране ЭЛТ наблюдают две линии: нижнюю, соответствующую исходному уровню в паузе, верхнюю – амплитуде основного импульса генератора.
При использовании установки для калибровки вольтметров на экране ЭЛТ наблюдают светящуюся полосу, высота которой соответствует удвоенной амплитуде синусоидального сигнала. Органами регулировки смещения луча осциллографа линии располагают так, чтоб нижняя линия изображения совпала с отметкой hmin / 2 ниже центральной линии шкалы.
Совмещения линий с отметками шкалы проводят по одинаковым границам линий (верхней и нижней).
Регулируют амплитуду сигнала на выходе генератора импульсов или установки для калибровки вольтметров так, чтобы высота изображения была равна hmin делений шкалы ЭЛТ по вертикали. Отсчитывают значение амплитуды основных импульсов генератора U1 или значение амплитуды синусоидального сигнала на выходе установки для калибровки вольтметров U¢1. Действительной значение коэффициента отклонения вычисляют по формуле:
Коткл = U1/ h или Коткл = U¢1/ h,
где Коткл – действительное значение коэффициента отклонения, выраженное в (единицах напряжения / единицы длины или единицах напряжения / деление)
h – высота изображения, выраженное в единицах длины или делениях.
Коэффициент отклонения аналогично определяют для всех значений высоты, равных четному числу делений, а также для наибольшего значения высоты в пределах рабочего участка экрана по вертикали.
Действительные значение других коэффициентов отклонения определяют при высоте изображения сигналов, равной четному числу делений и составляющей 60 – 100% рабочего участка экрана.
1.7.4 Погрешность коэффициента развертки определяют методом косвенного измерения действительного значения коэффициента развертки при помощи генератора сигналов, генератора импульсов и электронно-счетного частотомера или методом прямых измерений при помощи калибратора осциллографов импульсного.
Электронно-счетный частотомер используют при необходимости для повышения точности установки частоты (периода) сигналов генераторов.
Коэффициенты разверток, не превышающие 5 мкс/дел, измеряют по схеме рис. А.6.
1 – выход генератора сигналов; 2 – вход усилителя; 3 – вход частотомера;
Рисунок А.6 – Схема измерения коэффициента развертки, который не превышает 5 мкс/дел
Калибруемый осциллограф переводят в режим непрерывной развертки, устанавливают среднее значение коэффициента отклонения, амплитуду сигналов на выходе генератора, соответствующую не менее 40% рабочего участка ЭЛТ по вертикали, минимальное значение коэффициента развертки, период сигнала, соответствующий одному делению шкалы ЭЛТ по горизонтали.
Регулируя уровень синхронизации, добиваются устойчивого изображения синусоидального сигнала на экране ЭЛТ. Изменяют частоту сигнала на выходе генератора и задержку развертки так, чтобы длина изображения, расположенного в начале рабочего участка ЭЛТ по горизонтали четного числа периодов синусоидального сигнала lmin была равна наименьшей допустимой длине lдоп min , деления.
Совмещения изображения с отметками шкалы проводят в точках, имеющих максимальную крутизну и для одинаковых границ линии луча. Отсчитывают по шкале генератора или измеряют при помощи электронно-счетного частотомера частоту синусоидального сигнала. Действительное значение коэффициента развертки Кр вычисляют по формуле:
Кр = 1 / ¦,
где Кр – действительное значение коэффициента развертки выраженное в единицах времени / единицы длины или единицах времени / деления;
¦ – значение частоты в Гц.
Коэффициент развертки, который превышает 5 мкс/дел., измеряют по схеме на рис. А.7.

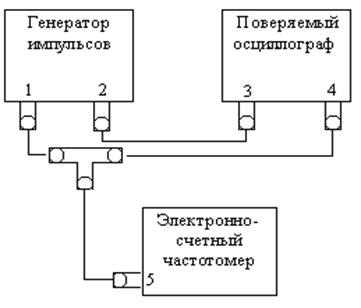

1 – выход основных импульсов; 2 – выход синхронизирующих импульсов
3 – вход синхронизации; 4 – вход усилителя; 5 – вход частотомера.
Рисунок А.7 – Схема измерения коэффициента развертки, который превышает
5 мкс/деление
Калибруемый осциллограф переводят в режим внутреннего запуска, устанавливают среднее значение коэффициента отклонения, амплитуду сигналов на выходе генератора, соответствующую не менее 80% рабочего участка ЭЛТ по вертикали, период повторения импульсов, соответствующий 0,2 деления шкалы ЭЛТ по горизонтали.
Регулируя уровень синхронизации осциллографа и генератора, добиваются устойчивого изображения импульсов на экране ЭЛТ. Изменяют частоту повторения и задержку импульсов генератора так, чтобы длина изображения, расположенного в начале рабочего участка ЭЛТ по горизонтали четного числа периодов синусоидального сигнала lsminбыла равна lmin делений шкалы ЭЛТ по горизонтали.
Электронно-счетным частотомером измеряют частоту повторения или период Т повторения основных импульсов генератора и вычисляют действительное значение коэффициента развертки Кр по формуле:
Кр = 1 / ¦ или Кр = Т.
Коэффициент развертки аналогично определяют для всех значений высоты, равных четному числу делений, а также для наибольшего значения высоты в пределах рабочего участка экрана по горизонтали. Измерения проводят для всех фиксированных значений коэффициента развертки калибруемого осциллографа.
Коэффициент развертки при использовании|употреблении| эталонного импульсного калибратора осциллографов измеряют по схеме на рис. А.8
1 – выход калибратора временных интервалов; 2 – выход синхронизирующих импульсов;
3 – вход синхронизации; 4 – вход “Y ”осциллографа;
Рисунок А.8 – Схема измерения коэффициент развертки при применении|употреблении| калибратора осциллографов импульсного
