Новейшие пробники Tektronix класса TekConnectTM и TekVPITM

В 2001 г. корпорацией Tektronix были созданы пробники класса TekConnectTM, внешний вид которых показан на рис. 5.19,а, а затем в 2006 г. – новейшие пробники типа TekVPITM – рис. 5.19,б. Такие пробники применяются в новейших осциллографах серий DPO/MSO-4000 и DPO-7000 корпорации Tektronix.

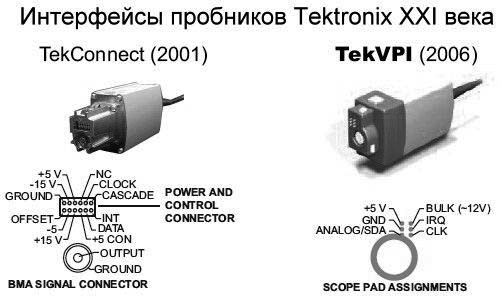

Рис. 5.19. Новейшие интерфейсы пробников корпорации Tektronix XXI века

Выпускаются разнообразные пробники с интерфейсом TekConnectTM. В основном пробники этого класса предназначены для широкополосных осциллографов корпорации Tektronix. Так, в конце 2006 г. были выпущены дифференциальные пробники этого класса P7380SMA и P7313SMA с полосой частот 8 и 13 ГГц – рис. 20. Времена нарастания из переходной характеристики составляют 55 и 40 пс при отсчете на уровнях 10% и 90% и 35 и 25 пс при отсчете на уровнях 20% и 80%. Это позволяет использовать пробники при испытании высокоскоростных импульсных и логических схем. Более подробно дифференциальные пробники рассматриваются ниже.

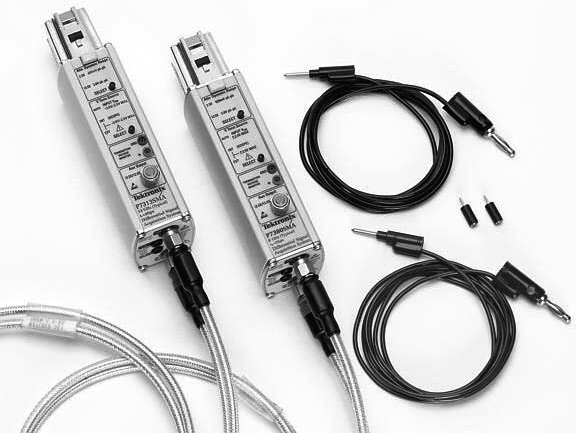

Рис. 20. Широкополосные пробники P7380SMA и P7313SMA с интерфейсом TekConnectTM

Новые осциллографы корпорации Tekronix серий 4000/7000 используют новейшую и наиболее перспективную архитектуру и конструкцию пробников типа TekVPITM (рис. 5.19,б). Это пробники нового поколения. Они обеспечивают интеллектуальный двухсторонний интерфейс, удобство подключения к осциллографу с фиксацией с помощью защелки, сохранение высочайшей точности вычислений и выполнение любых функций пробников различного класса. Пробники имеют удобные средства настройки и диагностики, что снижает требования у квалификации пользователей осциллографами. Светодиодные индикаторы на блоке компенсации, подключаемом к осциллографу, дают наглядную цветовую информацию о работе пробника. Windows-интерфейс осциллографов имеет контекстное меню, также дающее полную информацию о пробниках и их установках. Это меню можно вызвать специальной кнопкой на блоке компенсации.
Одним из первых с интерфейсом TekVPITM был выпущен токовый пробник TCP0030 (рис. 5.21). Он обеспечивает осциллографирование токов от 1 мА до 30 А с пиковой импульсной нагрузкой до 50 А. Полоса частот этого пробника до 120 МГц, он обеспечивает подключение к любому осциллографу серий DPO4000 и DPO7000 без применения источника питания пробника. Пробник широко используется при тестировании и отладке элетротехнических и энергетических устройств малой и средней мощности.

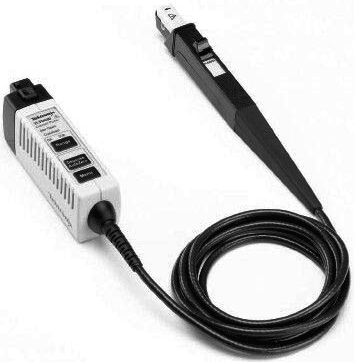

Рис. 5.21. Токовый пробник TCP0030 с интерфейсом TekVPITM
