Эволюция конструкции осциллографических пробников

Конструкции пассивных пробников и приспособлений к ним (аксессуаров) постоянно совершенствуются. На рис. 5.13 показано начало эволюции пробников ведущей в разработке и производстве осциллографов корпорации Tektronix. Пока описанные выше пробники относились к их первому поколению – на основе стандартного 50-Омного коаксиального разъема BNC (рис. 5.13,а).

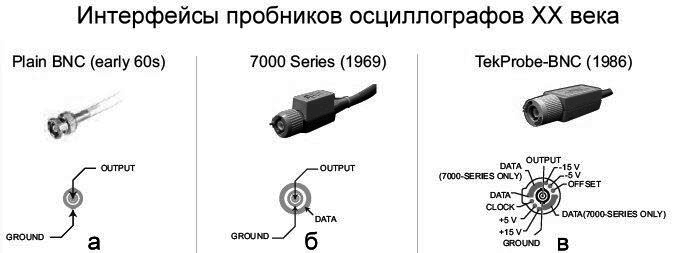

Рис. 5.13. Интерфейсы пробников XХ века корпорации Tektronix

С ростом полосы частот пробника приходится применять улучшенные изолирующие и проводящие материалы и специальные цепи коррекции переходной и частотной характеристик. Кроме того, возникла необходимость передачи осциллографу данных о типе применяемых пробников, меняющихся в ходе работы коэффициентов деления.

Некоторые осциллографы, например Tektronix TDS 1000B/2000B, способны распознавать коэффициенты деления обычных пробников. Есть пробники, например пассивные Tektronix P-6105A, P-6106, P-6158, конструкция разъема которых предусматривает выдачу сигнала о коэффициенте деления пробника (Readout) – рис. 5.13,б. На рис. 5.14. показан внешний вид одного из таких пассивных пробников P-6109.

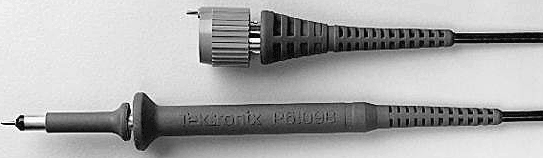

Рис. 5.14. Внешний вид пассивного пробника P-6109 c выводом Readout

Однако более мощные осциллографы могут работать с большим набором пробников, и задача распознавания их и их коэффициентов деления приобрела актуальный характер. В связи с этим компанией Tektronix была создана специальная архитектура и конструкция пробников, обеспечивающая двухсторонний обмен информацией между осциллографом и пробником, необходимый не только для точной передачи преобразованных пробником сигналов и данных о пробнике на вход осциллографа, но и передачу данных от осциллографа к пробнику при дистанционном управлении устройствами.

Широкое применение нашли и пробники с интерфейсом Tekprobe, созданные в 1986 г. (рис. 5.13,в). Для съема данных об установленном коэффициенте деления используются пружинящие штыри – пины с остриями, контактирующие с контактными площадками входного разъема каналов осциллографа. Аналогичные по назначению пробники выпускаются и другими производителями осциллографов.
