Убедитесь перед включением прибора в соответствии положения переключателя напряжения сети. Установите органы управления осциллографа, как показано ниже:



Таблица 8.

Наименование Положение переключателя
СЕТЬ Отжат
ЯРКОСТЬ Среднее положение
ФОКУС Среднее положение
ПОЛОЖЕНИЕ ПО ГОРИЗОНТАЛИ Среднее положение
ВОЛЬТ/ДЕЛЕНИЕ 5 В/дел
ПЛАВНО ПО ВЕРТИКАЛИ Кал. (по часовой стрелке)
ЗЕМЛЯ нажат
АВТО/ЖДУЩ нажат
ВРЕМЯ/ДЕЛЕНИЕ 0,5 мс/дел
ПЛАВНО ПО ГОРИЗОНТАЛИ Отжат
ПОЛОЖЕНИЕ ПО ГОРИЗОНТАЛИ Среднее положение



После установки органов управления, как указанно выше, подключите сетевой шнур к розетке, и затем, продолжите следующим образом:

l Включите кнопку СЕТЬ и убедитесь, что загорается индикатор сети. В течение, приблизительно 20 секунд, на экране должна появиться линия развертки. Если луч не появляется приблизительно в течение 60 секунд, проверьте правильность установки органов управления.

l Установите желательную яркость и фокус изображения с помощью ручек ЯРКОСТЬ и ФОКУС.

l Подайте на вход осциллографа исследуемый сигнал.

l Установите переключатель «~/~» в положение открытого или закрытого входа в зависимости от наличия и уровня постоянной составляющей в сигнале.

l Отрегулируйте четкость изображения ручкой ФОКУС.

l С помощью переключателей ВОЛЬТ/ДЕЛ и ВРЕМЯ/ДЕЛ установите желаемые размеры сигнала.

l Совместите с помощью переключателей изображение сигнала с линиями шкалы, так чтобы можно было легко измерить требуемые параметры. Например, ка на рисунке 2.



Рисунок 2. - Пример правильно настроенной осциллограммы.





Выбор вида (источника) синхронизации и режима работы горизонтальной развертки необходим для эффективных действий с осциллографом. От этого зависит устойчивость осциллограммы, удобство и качество проведения измерений.

Кнопкой 17 установите автоколебательный или ждущий режим работы горизонтальной развертки. В автоколебательном режиме генератор развертки работает без сигнала синхронизации. Как только появится сигнал синхронизации, генератор развертки будет работать синхронно с входным сигналом. Автоколебательный режим удобно использовать при включении прибора для наблюдения луча и входного сигнала, последующего включения других режимов работы прибора, также он должен использоваться при исследовании постоянных напряжений и сигналов с малыми амплитудами, когда нет синхронизации развертки.

В ждущем режиме генератор развертки не будет запускаться до тех пор, пока не будет установлен необходимый уровень запуска развертки ручкой «УРОВЕНЬ». Генератор развертки формирует только один ход луча и в дальнейшем активируется только при поступлении другого сигнала синхронизации.

Далее необходимо выбрать вид синхронизации кнопками 18,19,20.В режиме внутренней синхронизации сигналом синхронизации служит сигнал, снимаемый с линии задержки канала «Y»( т.е. используется исследуемый сигнал).

При внешней синхронизации синхронизирующий сигнал необходимо подать на гнездо «Вход Х». Этот режим, например, позволяет наблюдать передние фронты прямоугольных импульсов.

Телевизионный режим синхронизации позволяет выделять строчные синхроимпульсы из полного видеосигнала. Синхронизация строчными импульсами позволяет наблюдать ТВ строки. При этом коэффициент развертки желательно установить в положение 10 мкс/дел. Более удобный размер изображения можно установить ручкой ПЛАВНО ПО ГОРИЗОНТАЛИ.

Синхронизация возможна только сигналом с отрицательной полярностью; это означает, что синхросигнал должен быть отрицательным и видеосигнал положительным, Как показано на рисунке 3.





Рисунок 3. - Телевизионный сигнал.





В режиме синхронизации «сеть» в качестве сигнала синхронизации используется сигнал с частотой сети переменного тока. Этот режим синхронизации эффективен, когда исследуемый сигнал имеет временное соотношение с частотой сети.

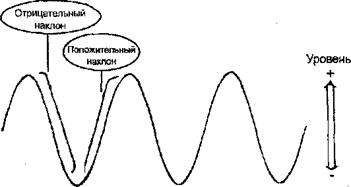

Выбор уровня запуска позволяет изменять начальную точку (фазу) запуска генератора развертки. Это осуществляется вращением ручки УРОВЕНЬ. При вращении ручки в область «+» запуск будет происходить положительной полуволной, при вращении ручки в область «-» запуск будет происходить отрицательной полуволной, когда ручка находится в центральном положении запуск развертки будет осуществляться с нулевой линии. Запуск с нулевой линии можно получить автоматически, нажав кнопку 22БЛОК, при этом ручка УРОВЕНЬ не функционирует, а запуск в любом случае осуществляется с нулевого уровня.

Выбор полярности сигнала синхронизации осуществляется кнопкой 6. Если кнопка отжата, развёртка запускается положительной частью синхронизирующего сигнала, если нажата - отрицательной частью синхронизирующего сигнала. Выбор полярности сигнала показан на рисунке 4.





Рисунок 5. - Выбор полярности синхронизирующего сигнала.



Переключатель ВРЕМЯ/ДЕЛЕНИЕ установите в такое положение, при котором на экране отображается необходимое число периодов сигнала. Если периодов много - уменьшите время развертки. Если на экране отображается только линия развертки, попробуйте увеличить время развертки. Когда время развертки достаточно малое при наблюдении части сигнала, особенно прямоугольной формы, на экране будет видна прямая линия.



Режим «X-Y» используется для измерений, которые не могут быть проведены в обычном режиме (измерение отношений частот, температуры, скорости и т.д.). Этот режим обычно используется для наблюдения фигур Лиссажу. Для включения режима необходимо нажать кнопку XY 16 и нажать кнопку ВНЕШ/ВНУТР.20, при этом входы распределяются следующим образом: горизонтальная ось X - «вход Х», вертикальная ось Y - «вход Y» осциллографа. После выполнения подключений ручками положения луча по горизонтали и вертикали установите изображение в необходимую часть экрана. Переключателем ВОЛЬТ/ДЕЛЕНИЕ и ручкой ПЛАВНО ПО ВЕРТИКАЛИ установите необходимый размер изображения по вертикали. Размер изображения по оси X регулировать невозможно, масштаб по ней всегда составляет 0,5В\дел. Пример осциллограммы для режима «X-Y» приведен на рисунке 6.





Рисунок 6. - Режим «X-Y» осциллографа
