Министерство сельского хозяйства РФ

ФГОУ ВПО «Самарская государственная сельскохозяйственная академия»

Кафедра «Электрификация и автоматизация АПК»

ТЕСТОВЫЕ ЗАДАНИЯ

по дисциплинам «Автоматика» и «Электропривод и электрооборудование» для студентов, обучающихся по направлению 110300 «Агроинженерия»

Кинель

РИЦ СГСХА

Приведены тестовые задания и тесты для контроля знаний студентов по учебным дисциплинам «Автоматика» и «Электропривод и электрооборудование» по направлению 110300 «Агроинженерия».

Могут использоваться в учебном процессе для промежуточного и итогового контроля. Представленный материал будет также полезен начинающим разработчикам тестовых заданий.

Составили: доцент Нугманов С.С., доцент Гриднева Т.С.

Предисловие

В настоящее время становится актуальной задача использования современных информационных технологий для решения задачи тестирования знаний студентов в период между сессиями, при приеме зачетов у большой группы студентов в сжатые сроки, а также для самотестирования знаний студентами без участия преподавателя.

Поэтому в последнее время распространенное применение находят тестовые задания.

Тестовые задания способствуют активизации, повышению качества и эффективности учебного процесса. Активизация означает оживление, проявление заинтересованности, усиление учебной деятельности, как студентов, так и преподавателя. Тестовые задания имеют свою особенность: они представляют не вопросы и задачи, а утверждения, которые в зависимости от ответов студентов превращаются в истинные или ложные высказывания.

Тесты позволяют проводить оценку знаний, выявлять пробелы в подготовке студентов, устанавливать обратную связь с обучаемыми и вносить корректировку в учебный процесс, задания в тестовой форме легко вводятся в компьютер, удобно и компактно проецируются, быстро воспринимаются студентом по смыслу.

Данные тесты позволяют за короткий период времени при минимальных затратах осуществить контроль знаний студентов по учебным дисциплинам «Автоматика» и «Электропривод и электрооборудование» по направлению 110300 «Агроинженерия».

Тесты по курсу «Автоматика»

1. От чего зависит аккумулирующая способность объекта управления при нагревании?

1. Температуры

2. Теплоемкости

3.Теплопроводности

2. Какой из объектов управления, имеющих одинаковую массу при нагревании, обладает наибольшей аккумулирующей способностью?

1. Бак с водой

2. Бак с песком

3. Бак с металлическими стружками

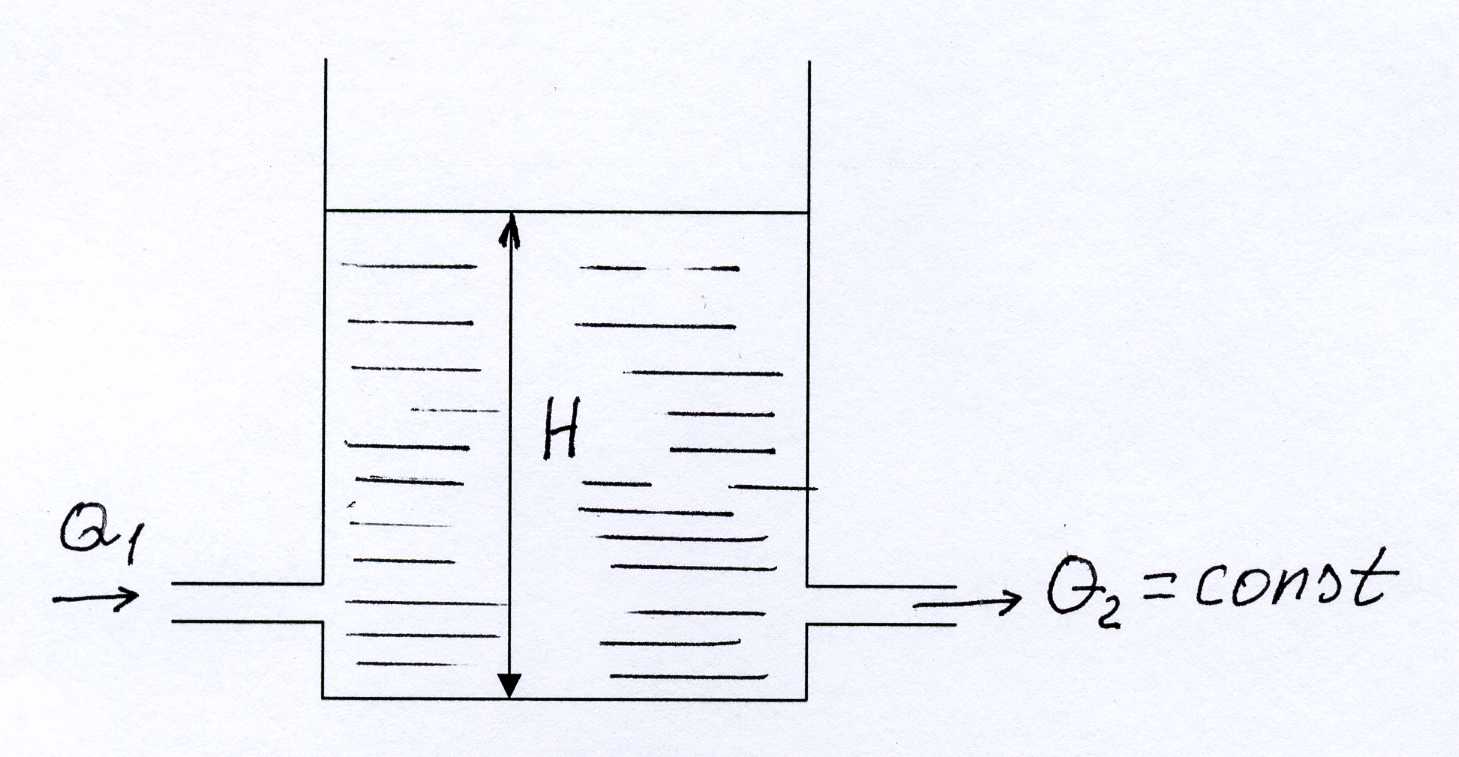

3. Обладает ли объект управления способностью к самовыравниванию?

1. Да

2. Нет

3. Нейтрален

4. Какую обратную связь осуществляет турбокомпрессор в ДВС?

1. Отрицательную

2. Положительную

3.Обратная связь отсутствует

5. Воздействие, передаваемое по обратной связи совпадающее по знаку с задающим называется:

1. Отрицательное

2. Положительное

3. Нейтральное

6. Какую обратную связь осуществляет центробежный регулятор в ДВС?

1. Положительную

2. Отрицательную

3. Нейтральную

7. Какой из датчиков по принципу действия относится к генераторному?

1. Терморезистор

2.Термоконтактор

3.Термопара

4.Термометр ртутный

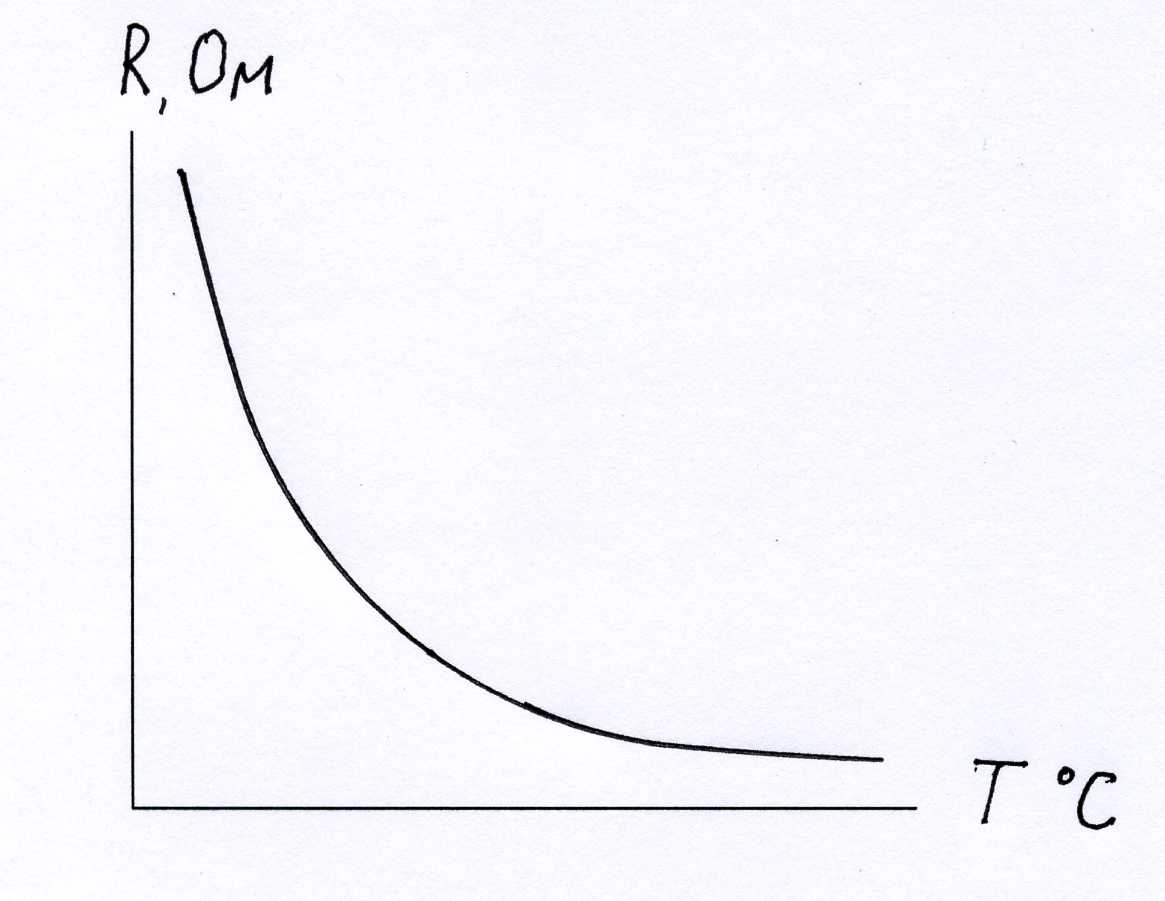

8.Характеристика какого датчика изображена на рис. ?

1. Термоконтактор

2. Термопара

3. Термистор

4. Позистор

5. Тензодатчик

9. Как изменится сопротивление позистора при увеличении температуры?

1. Уменьшится

2. Увеличится

3. Без изменения

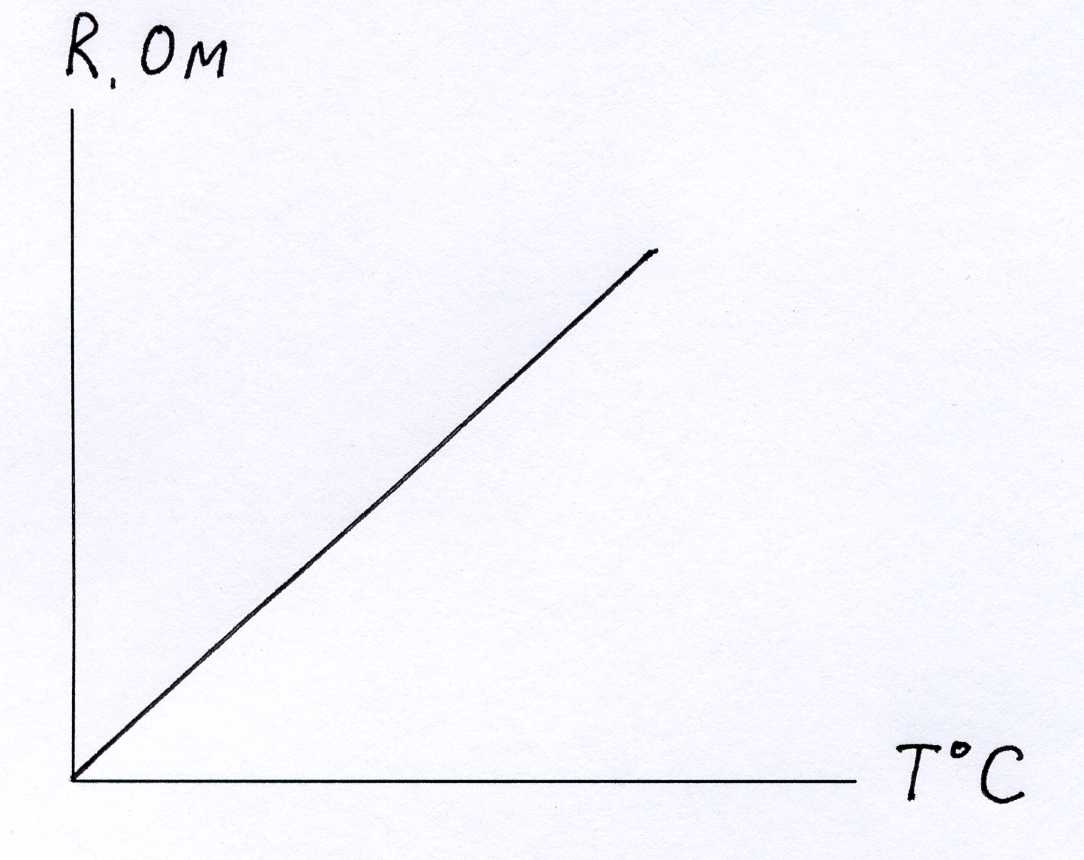

10. Характеристика какого датчика изображена на рис. ?

1. Термопара

2. Термоконтактор

3. Термистор

4. Позистор

5. Тензодатчик

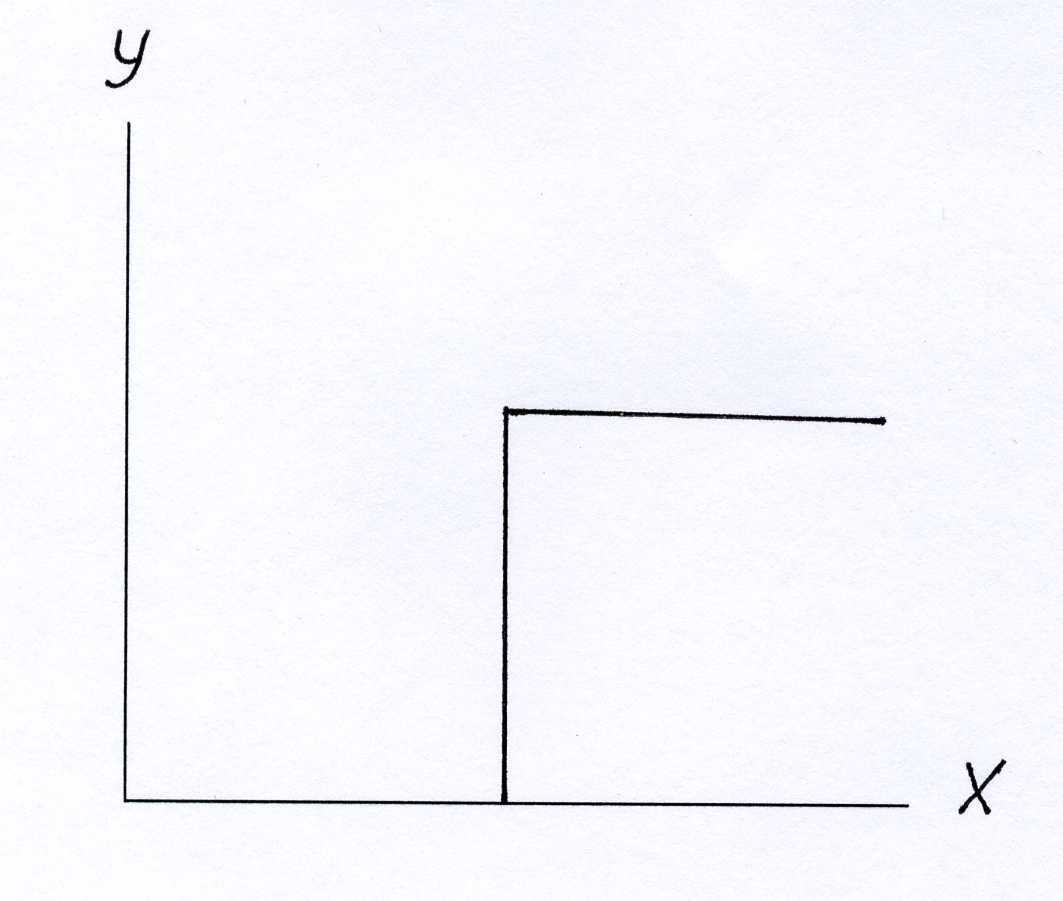

11. Характеристика какого датчика изображена на рис. ?

Х - входная величина.

У - выходная величина.

1.Термопара

2. Позистор

3.Термоконтактор

4.Термистор

5.Тензодатчик

12. Потенциометрический датчик имеет следующий недостаток

1. Низкая точность

2. Нестабильность характеристик

3. Наличие подвижных частей и подвижного контакта

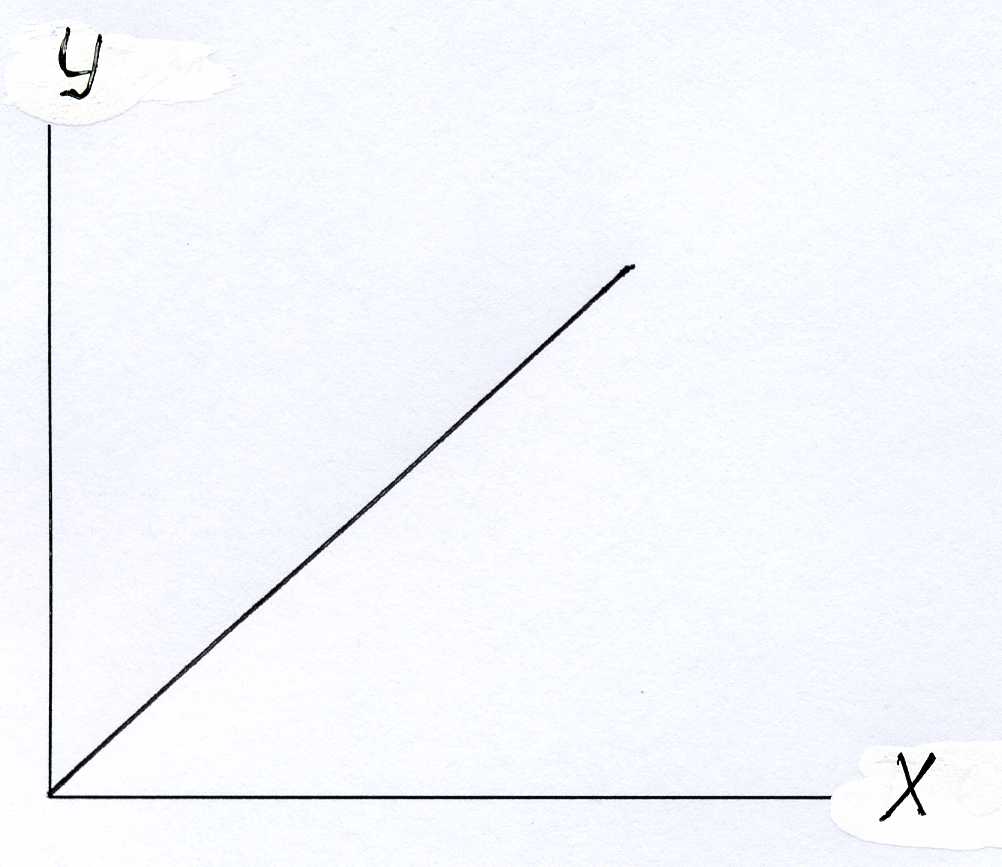

13. Характеристика какого датчика изображена на рис.?

Х - входная величина

У - выходная величина

1. Термоконтактор

2. Потенциометрический датчик

3.Термистор

4. Пьезодатчик

14. Характеристика какого датчика изображена на рис. ?.

1. Термопара

2. Термистор

3. Фоторезистор

4. Фотодиод

5. Пьезоэлемент

15. Как соединить термопары при измерении температуры, для того чтобы повысить чувствительность?

1. Соединить параллельно

2. Соединить последовательно

3. Подключить к источнику питания

16. Какой из датчиков применяется для измерения деформации?

1. Термопара

2. Пьезодатчик

3. Тензодатчик

4. Емкостный датчик

16. Каковы преимущества уравновешенного измерительного моста?

1. Удобство при измерении

2. Высокая точность измерения

4. Возможность измерения высоких температур

17. Каковы преимущества неуравновешенного измерительного моста?

1. Удобство при измерении

2. Высокая точность измерения

3. Возможность измерения высоких температур

18. Для чего применяется трехпроводная схема подключения терморезистора к измерительному мосту?

1. Для повышения чувствительности

2. Для измерения высоких температур

3. Для исключения влияния сопротивления соединительных проводов на точность

4. Для подключения нескольких датчиков

5. Для повышения эксплуатационной надежности

19. Для чего на автомобиле применяется потенциометрический датчик?

1. Для измерения температуры охлаждающей жидкости

2. Для измерения скорости движения

3. Для измерения уровня топлива

4. Для аварийной сигнализации

20. Геркон применяется для:

1. Измерения температуры

2. Измерения крутящего момента

3. Измерения различных перемещений

4. Измерения освещенности

21. Чему равен коэффициент усиления усилителя, если потребляемая мощность равна 100 Вт, КПД = 80% и входная мощность составляет 20 мВт.?

1) 4×10⁶

2) 5×10⁴

3) 5×10⁶

4) 4×10³

5) 5×10^-3

22. Чему равна потребляемая мощность усилителя, если КПД = 80%, коэффициент усиления равен 2×10³ и мощность входного сигнала равна

20 мВт.?

1) 400 Вт

2) 50 Вт

3) 5 ×10³ Вт

4) 320 Вт

5) 160 Вт

23. Магнитный усилитель имеет следующее преимущество:

1. Высокая чувствительность

2. Не потребляет электрическую энергию

3. Надежность и большая выходная мощность

4. Сложность конструкции

24. Для чего в магнитном усилителе применяется обмотка смещения?

1. Повышение чувствительности

2. Повышение выходной мощности

3. Значение выходного сигнала зависит от полярности входного сигнала

4. Коэффициент усиления не зависит от полярности входного сигнала

25. Как в магнитном усилителе исключается влияние на его работу переменного магнитного поля?

1. Применяют дополнительную обмотку

2. Применяют Ш-образный сердечник с разделением силовой обмотки на две половинки

3. Применяют Ш- образный сердечник с разделением управляемой обмотки на две половинки

4. Экранируют обмотки

26. Как исключают влияние внешнего переменного магнитного поля на работу термометра сопротивления?

1. Экранируют обмотку

2. Применяют бифилярную обмотку

3. Применяют дополнительную обмотку

4. Подключают к источнику постоянного тока

27. В чем заключается преимущество магнитоэлектрического реле перед электромагнитным?

1. Высокая коммутационная способность

2. Реагирует на полярность и значение входного сигнала

3. Работа не зависит от полярности входного сигнала

4. Надежность и долговечность

28. Как исключается вибрация контактов реле работающего от переменного тока?

1. Применяют дополнительную обмотку

2. Подключением конденсатора

3. На сердечник устанавливают короткозамкнутый виток

4. Устанавливают дополнительную пружину

29. Определить коэффициент запаса при срабатывании реле, имеющего следующие параметры: U_отп=100 В К_{з. Отп.}=0,4 U_сраб=125 В.

1. 1,25

2. 25

3. 2

4. 0.8

30. Как изменится время срабатывания реле задержки времени, если увеличить емкость конденсатора?

1. Уменьшится

2. Увеличится

3. Не изменится

31. Как изменится время срабатывания реле задержки времени, если уменьшить значение резистора?

1. Уменьшится

2. Увеличиться

3. Не изменится

32. Преимущества параметрического стабилизатора напряжения перед компенсационным:

1. Выше КПД

2. Выше качество стабилизации

3. Простота и дешевизна

4. Большая выходная мощность

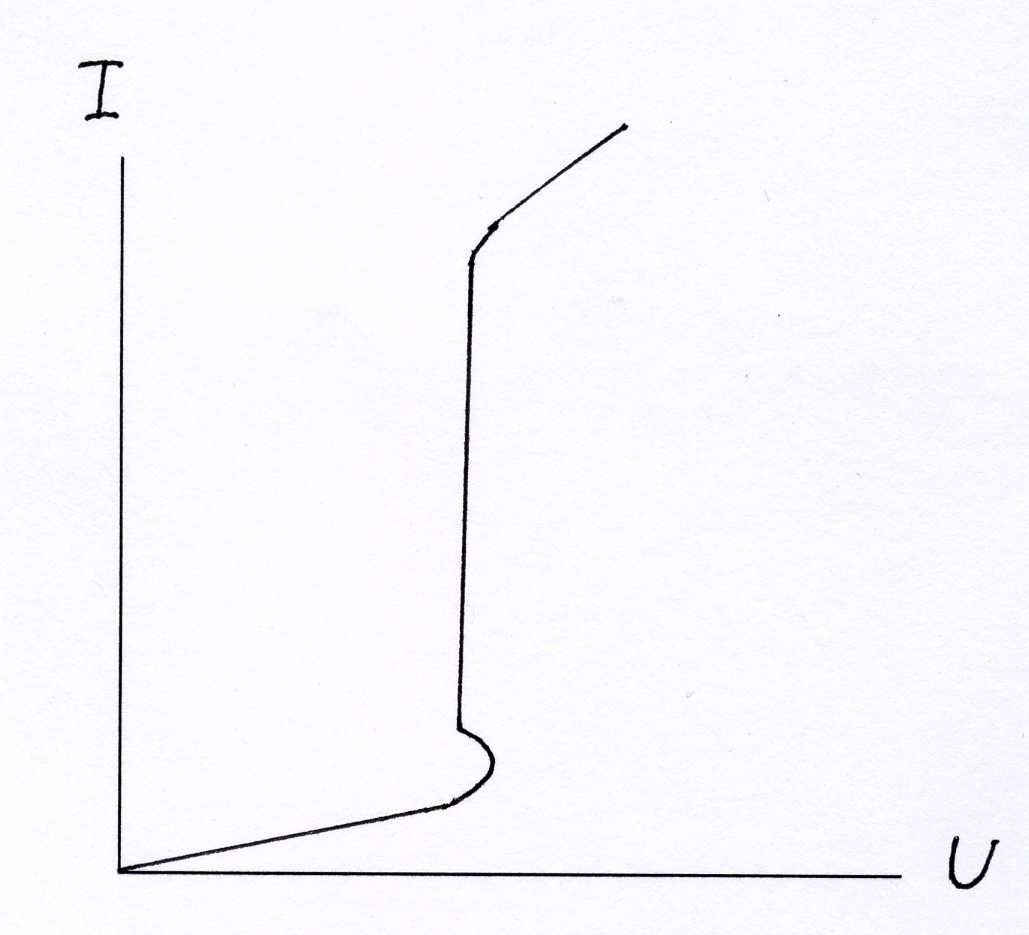

33. Как включается нелинейный элемент, имеющий следующую вольт-амперную характеристику для стабилизации напряжения?

1. Параллельно нагрузке

2. Последовательно с нагрузкой

3. Параллельно источнику питания

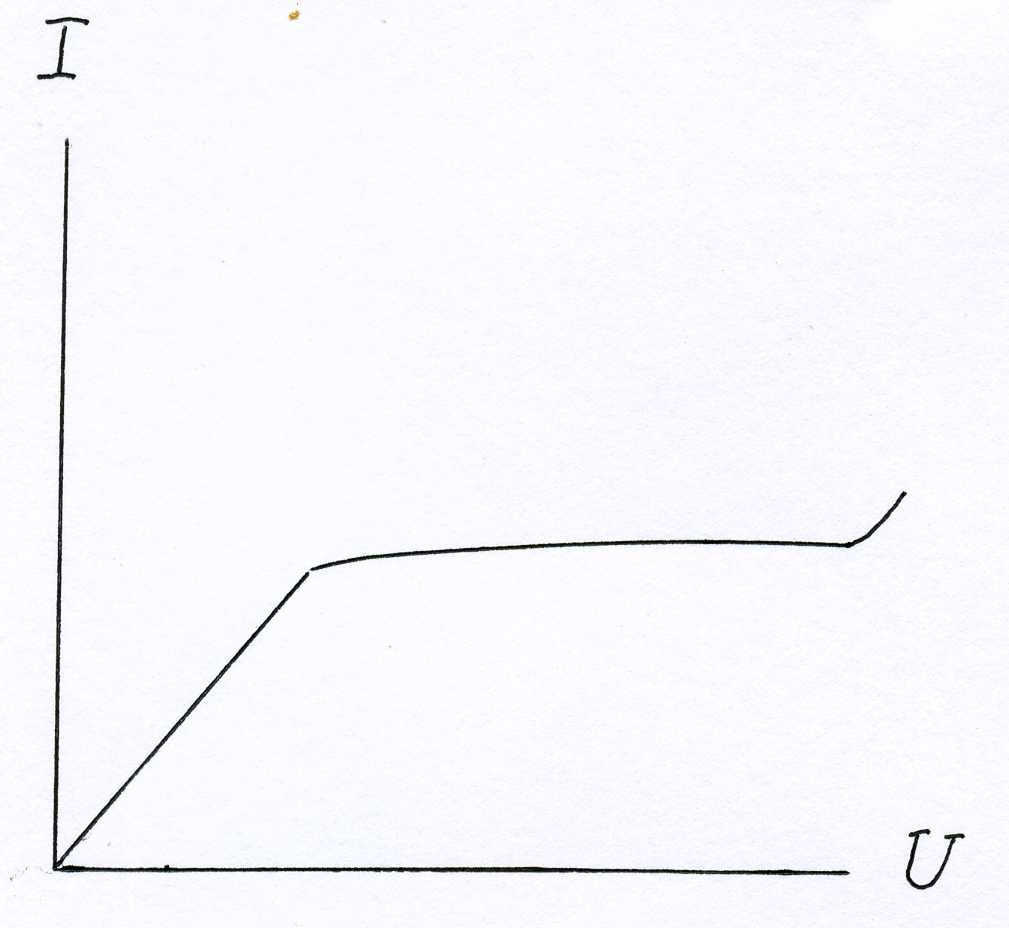

34. Как включается нелинейный элемент, имеющий следующую вольт-амперную характеристику для стабилизаций напряжения?

1. Параллельно нагрузке

2. Последовательно с нагрузкой

3. Параллельно источнику питания

35. Электрические исполнительные механизмы обладают следующими преимуществами:

1. Надежны в работе, не потребляют энергию, имеют высокий КПД

2. Компактны, экологически безопасны, возможность автоматизации управления

3. Развивают большие усилия, постоянно потребляют энергию

36. Преимуществом шагового исполнительного механизма является:

1. Большое усилие на выходе

2. Большой диапазон скоростей

3. Возможность поворота выходного вала на заранее заданный угол поворота

4. Не потребляет электрическую энергию

37. Алгебраическая формула, какой логической операции приведена

У = (Х₁+Х₂)×(Х₃+Х₄)

1) ИЛИ - ИЛИ

2) ИЛИ - И

3) И - ИЛИ

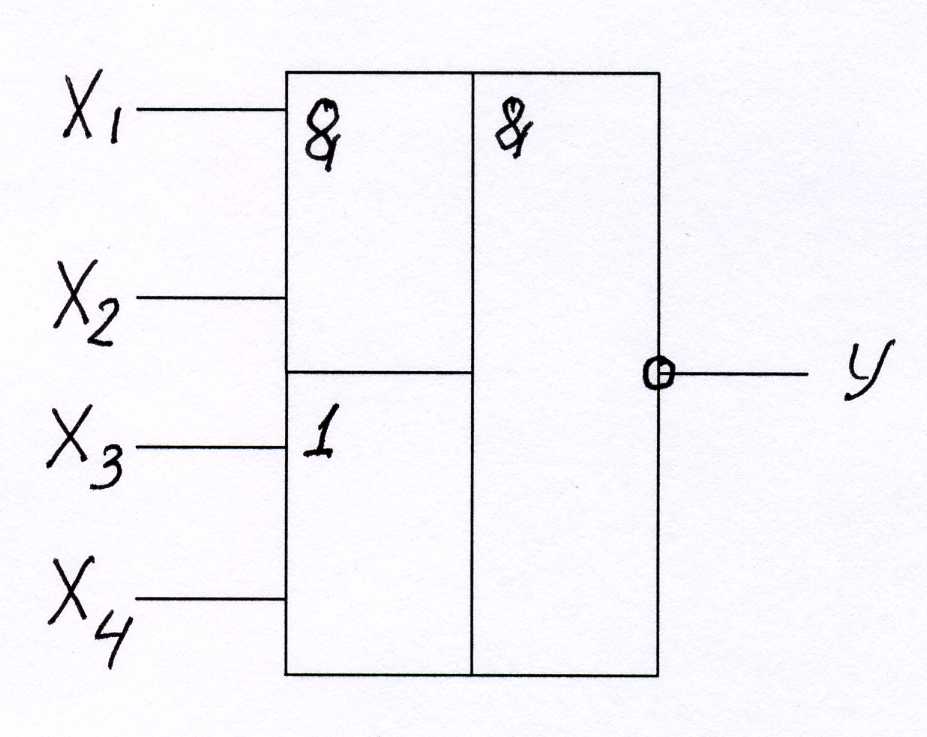

38. На рисунке изображено условное обозначение логической операции, имеющей алгебраическую формулу

____

1.У = Х₁×Х₂×(Х₃+Х₄)2. У = Х₁×Х₂×Х₃×Х₄

____________ __________

3.У = Х₁×Х₂×(Х₃+Х₄)4.У = (Х₁+Х₂)×Х₃×Х₄

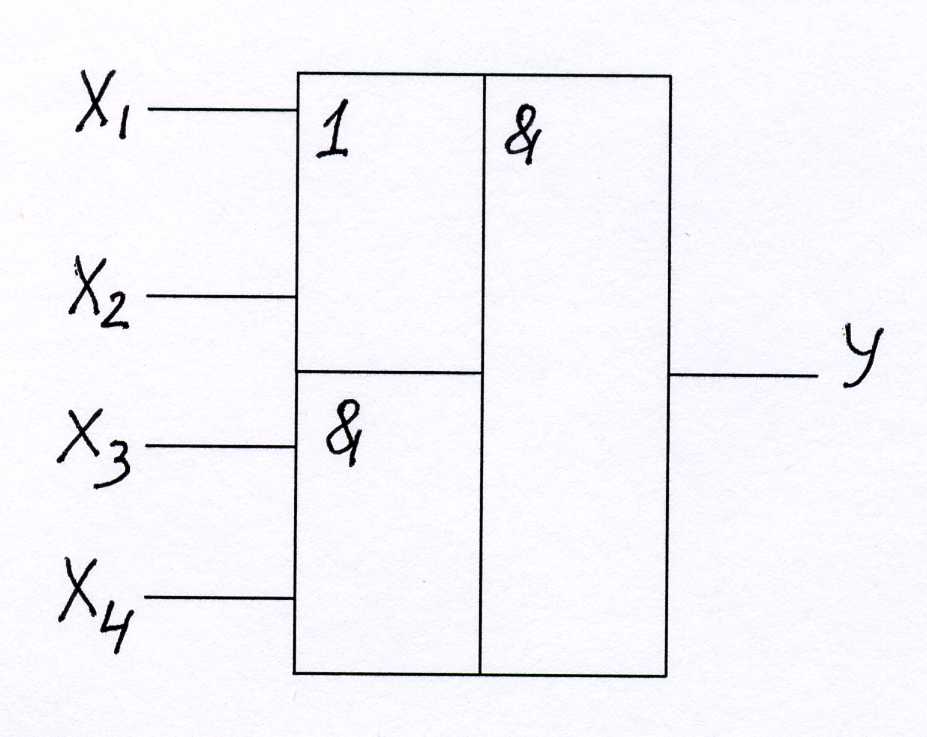

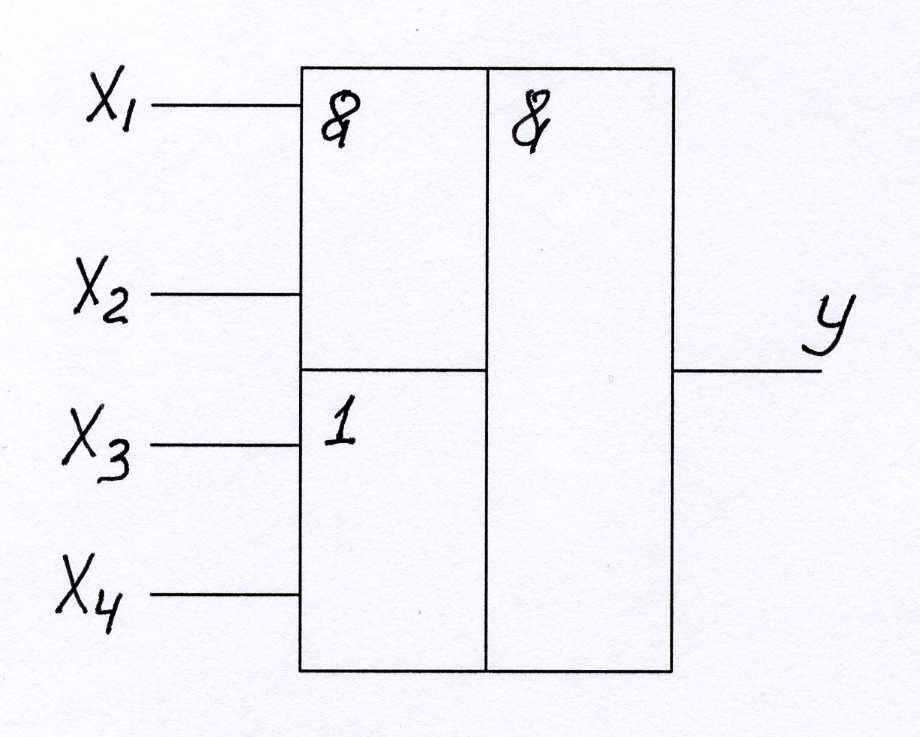

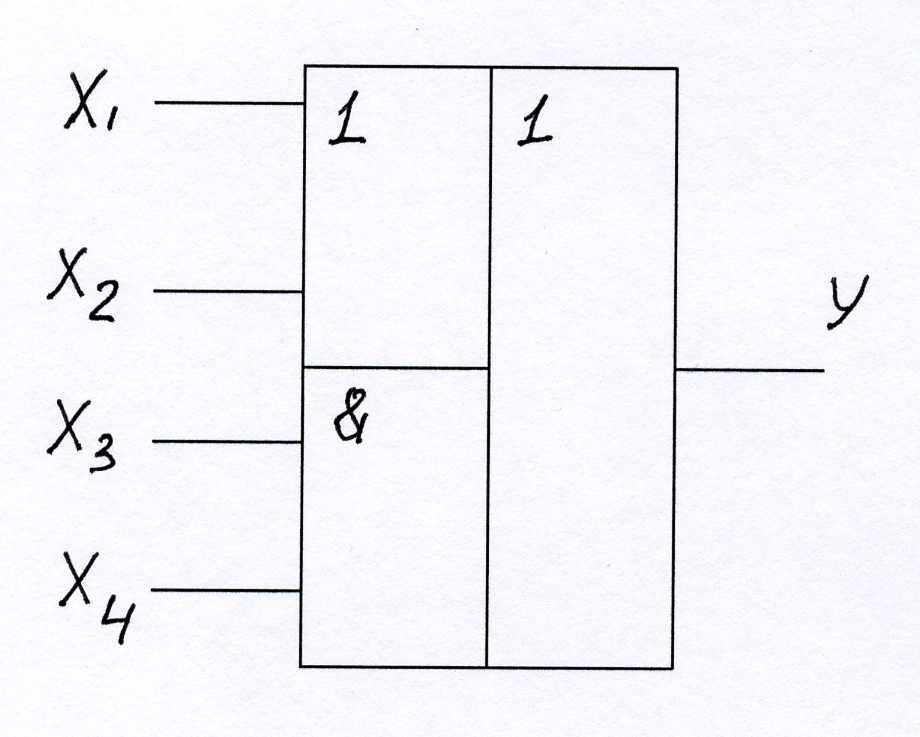

39. На рис. изображено условное обозначение логической операции, имеющей алгебраическую формулу

1. У = (Х₁+Х₂)×(Х₃+Х₄)2. У = (Х₁+Х₂)×Х₃×Х₄

3.У = Х₁×Х₂×(Х₃+Х₄)4.У = Х₁×Х₂+(Х₃+Х₄)

40. На рисунке изображен релейный эквивалент логической операции, имеющей алгебраическую формулу

____________

1) У =( Х₁+Х₂)×Х₃×Х₄ 2) У = (Х₁+Х₂)×Х₃×Х₄

____________

3) У = Х₁×Х₂×(Х₃+Х₄) 4) У = Х₁×Х₂×(Х₃+Х₄)

41. На рис. изображен релейный эквивалент логической операции, имеющей алгебраическую формулу

1) У = Х₁×Х₂×(Х₃+Х₄)

2) У = (Х₁+Х₂)×Х₃×Х₄

3) У = Х₁×Х₂+(Х₃+Х₄)

4) У = (Х₁+Х₂)+Х₃×Х₄

42. Определить устойчивость АСУ, имеющей следующее характеристическое уравнение по критерию Гурвица

3Р⁴ - 2Р³ + 2Р² + 4 = 0

1. Устойчива

2. Неустойчива

3. На грани устойчивости

4. Нейтральная.

43. Определить устойчивость АСУ, имеющей следующее характеристическое уравнение по критерию Михайлова

3Р⁴ - 2Р² + 4 = 0

1. Устойчива

2. Неустойчива

3. На грани устойчивости

44. Определить устойчивость АСУ, имеющей следующее характеристическое уравнение по критерию Михайлова

2Р⁴ + 3Р² + 2Р - 3 = 0

1. Устойчива

2. Неустойчива

3. На грани устойчивости

45. Передаточная функция АСУ при последовательном соединении апериодического звена 1 - го порядка и запаздывающего звена равно

1.

2.

3.

46. При последовательном соединении усилительного и интегрирующего звеньев общая передаточная функция равна

1.

2. К +

3.

47. При последовательном соединении усилительного и запаздывающего звеньев общая передаточная функция АСУ равна

1.

2. К×е^-рt

3.

ТЕСТЫ

для контроля знаний по курсу «Электропривод и электрооборудование»

1. Зависимость частоты вращения вала от момента, развиваемого электродвигателем это…

1. Рабочая характеристика.

2. Механическая характеристика.

3. Регуляторная характеристика.

4. Вольт-амперная характеристика.

2. Электропривод, представленный на рисунке, является…

1. Одиночным

2. Групповым

3. Многодвигательным

4. Смешанным

3.Преимущества электропривода перед другими приводами?

1. Потребляет много электроэнергии

2. Может работать без источника питания

3. Развивает большой момент

4. Компактен, экологический безопасен, возможность автоматизации управления

4. Характеристика какого электродвигателя представлена на рисунке

1. Синхронного

2. Сериесного

3. Шунтового

4. Асинхронного

5. Какой электродвигатель называется сериесным?

1. Постоянного тока со смешанным возбуждением

2. Постоянного тока с параллельным возбуждением

3. Постоянного тока с последовательным возбуждением

4. Переменного тока с короткозамкнутым ротором

6. Какой электродвигатель называется компаундным?

1. Постоянного тока со смешанным возбуждением

2. Постоянного тока с параллельным возбуждением

3. Постоянного тока с последовательным возбуждением

4. Переменного тока с фазным ротором

1. Сериесного

2. Шунтового

3. Асинхронного

4. Компаундного

8. Электрическая схема, какого электродвигателя представлена на рисунке?

1. Сериесного

2. Шунтового

3. Асинхронного

4. Компаундного

9. Электрическая схема какого электродвигателя представлена на рисунке?

1. Сериесного

2. Шунтового

3. Синхронного

4. Компаундного

10. Недопустимо включать без нагрузки двигатель постоянного тока:

1. Независимого возбуждения

2. Параллельного возбуждения

3. Последовательного возбуждения

4. Смешанного возбуждения

11. Какой из тормозных режимов не применяется у электродвигателя постоянного тока последовательного возбуждения

1. Противовключение

2. Динамическое торможение

3. Генераторное торможение

4. Изменение полярности

12. Какой величиной коэффициента жесткости оценивается механическая характеристика асинхронного электродвигателя?

1. a < 10

2. a = 10…40

3. a = ¥

4. a = nаr

13. Абсолютно жесткая механическая характеристика электродвигателя имеет вид:

2. б

3. в

14. Семейство ме­ханических характеристик двигателя постоянного тока независимого возбужде­ния получено способом регулирования частоты враще­ния с помощью:

1. Резистора в якорной цепи

2. Напряжения на якоре

3. Тока возбуждения

4. Магнитного потока

15. Семейство ме­ханических характеристик двигателя постоянного тока независимого возбужде­ния получено:

1.

2. С помощью напряжения

3. С помощью тока возбуждения.

4. С помощью магнитного потока

16. Какому торможению шунтового двигателя соответствует отключение его обмотки якоря от источника питания и замыкание на добавочное сопротивление?

1. Динамическому

2. Генераторному

3. Противключению

17. От чего зависит синхронная частота вращения вала асинхронного электродвигателя?

1. От частоты питающей сети и подводимого напряжения

2. От частоты питающей сети и количества числа пар полюсов

3. От частоты питающей сети и момента на валу двигателя

4. От частоты питающей сети и пускового тока

15. Что называется коэффициентом мощности?

1. Отношение активной мощности к полной

2. Отношение активной мощности к реактивной

3. Отношение реактивной мощности к полной

4. Отношение реактивной мощности к активной

18. Как искусственно увеличить cos электродвигателя?

1. Увеличить нагрузку на валу

2. Изменить схему включения обмоток

3. Подключить конденсаторную батарею

4. Поменять подшипники

19. Почему электродвигатель называется асинхронным?

1. Имеет малые габариты

2. Может изменять направление вращения

3. Частота вращения ротора совпадает с частотой сети

4. Частота вращения ротора не совпадает с частотой сети

5. Частота вращения ротора не совпадает с частотой магнитного поля статора

20. Почему электродвигатель называется синхронным?

1. Имеет малые габариты

2. Может изменять направление вращения

3. Частота вращения ротора совпадает с частотой сети

4. Частота вращения ротора не совпадает с частотой сети

5. Частота вращения ротора совпадает с частотой магнитного поля статора

21. Чему равняется наибольшая частота вращения ротора асинхронного электродвигателя при частоте сети f = 50 Гц?

1. 3000 об/мин

2. 1500 об/мин

3. 5000 об/мин

22. Режим торможения, характеризующийся подачей постоянного тока на статорную обмотку асинхронного двигателя, называется:

1. Генераторным

2. Динамическим

3. Противовключения

4. Ррекуперативным

1. а;

2. б;

3. в;

4. г.

24. Каким прибором производится регистрация температуры электродвигателя?

1. Фазометром

2. Термометром

3. Логометром

4. Тахометром

1. а

2. б

3. в

4. г

5. д

26. Как маркируются выводы второй обмотки асинхронного электродвигателя?

1. C₁, С₆

2. C₂, С₅

3. C₃, С₄

4. C₄, С₆

27. При работе асинхронного двигателя в режиме торможения с отдачей энергии в сеть скольжение должно быть:

1. S > 1

2. S< 1

3. 0< S< 1

4. S = 0

28 . Регулирование скорости вращения асинхронного двигателя осуществляется:

1. Изменением частоты питающего напряжения числа пар полюсов

2. Только шунтированием якоря

3. С помощью регулировочных резисторов

4. Изменением чередования двух фаз напряжения, питающего обмотку статора

29. За счет чего происходит изменение направления вращения вала трехфазного асинхронного электродвигателя?

1. Изменение полярности

2. Изменение чередования фаз

3. Изменение схемы включения

4. Изменение величины подводимого напряжения

30. Для перевода асинхронного электродвигателя в генераторный режим параллельно с сетью необходимо:

1. Чтобы скорость вращения ротора превысила синхронную частоту вращения электромагнитного поля

2. Осуществить реверс электродвигателя

3. Создать дополнительную нагрузку на валу

4. Увеличить напряжение питания электродвигателя

31. Синхронная угловая скорость асинхронного двигателя зависит от:

1. Числа пар полюсов

2. Напряжения

3. Частоты сети

4. Магнитного потока

32. Что называется постоянной времени нагрева?

1. Время, в течение которого, превышение температуры достигло бы установившегося значения

2. Время, в течение которого, превышение температуры не достигло бы установившегося значения

3. Время, в течение которого происходит срабатывание теплового реле

4. Время, в течение которого происходит срабатывание УВТЗ

33.Стандартная температура окружающей среды для электродвигателей равна:

1. 20 ⁰С

2. 30 ⁰С

3. 40 ⁰С

4. 18 ⁰С

5. 0 ⁰С

34. По какому критерию выбирают исполнение магнитного пускателя?

1. По мощности

2. По току двигателя

3. По напряжению

4. По условиям окружающей среды

35. Как называется устройство, предназначенное для защиты электродвигателя от длительных, но небольших перегрузок?

1. Тепловое реле

2. Магнитный контактор

3. Предохранитель

4. Автоматический выключатель

36. К аппаратам автоматического управления работой электродвигателем относятся:

1. Рубильники

2. Магнитные пускатели

3. Контроллеры

4. Пакетные выключатели

37. Что называется нулевой защитой магнитного пускателя?

1. Отключение электродвигателя при перегрузке

2. Защита электродвигателя от потери фазы

3. Защита электрооборудования от самопроизвольного включения при отключении и повторном появлении напряжения сети

4. Включение электрооборудования при отключении и повторном появлении напряжения сети

38. Предохранитель предназначен для:

1. Защиты электродвигателя от перегрузки

2. Защиты электрооборудования от перенапряжения

3. Защиты электродвигателя от короткого замыкания

4. Защиты электрической цепи от токов короткого замыкания

39.Тепловое реле предназначено для:

1. Для нагрева обмоток электродвигателя

2. Для защиты электродвигателя от короткого замыкания

3. Для защиты электродвигателя от длительных перегрузок

4. Для автоматического регулирования температуры электродвигателя

40.Стартер предназначен для:

1. Пуска электродвигателя

2. Зажигания люминесцентной лампы

3. Зажигания галогеновой лампы

4. Увеличения срока службы люминесцентной лампы

41. Дроссель предназначен для:

1. Для уменьшения пускового тока

2. Для повышения КПД люминесцентной лампы

3. Создает импульс повышенного напряжения для зажигания люминесцентной лампы

4. Повышает срок службы лампы

42. Преимущество люминесцентной лампы по сравнению с лампой накаливания?

1. Простота конструкции и дешевизна

2. Высокий световой КПД и большой срок службы

3. Хорошо работает при низких температурах

4. Не требует источника питания

43.Преимущество галогеновой лампы перед обычной лампой накаливания:

1. Дешивизна

2. Не боится механических ударов

3. Большой срок службы и высокая светоотдача

4. Испускает свет по спектру близкий к дневному

5. Не боится коротких замыканий в сети

44.. Преимущества электродных источников тепла по сравнению с элементными?

1. Простота конструкции и большой срок службы

2. Электробезопасен

3. Универсальность и возможность работы на постоянном токе

45. Преимущества элементного водонагревателя по сравнению с электродным?

1. Простота конструкции и дешевизна

2. Электробезопасен

3. Пожаробезопасен

46.Чем отличается сварочный трансформатор от обычного?

1. Может работать на постоянном токе

2. Вольт-амперной характеристикой

3. Отсутствием вторичной обмотки

4. Нет подвижных частей

5. Потребляет меньше энергии

47. Преимущества электросварки на постоянном токе по сравнению на переменном токе?

1. Более безопасен

2. Выше качество сварного шва

3. Простота конструкции

48.Безопасная сварка – это:

1. Отключение сварочного аппарата при перегрузке

2. Отключение сварочного аппарата при коротком замыканий

3. Отключение сварочного аппарата при повышенном напряжений сети

4. Отключение сварочного аппарата при прерывании процесса сварки

49.Электротехнология – это:

1. Использование электрической энергии для обогрева животных

2. Использование электрической энергии для освещения

3. Использование электрической энергии для обогрева животных

4. Использование электрической энергии, преобразованной в другие виды энергии для воздействия на биологические объекты

5. Использование электрической энергии, преобразованной в другие виды энергии для борьбы с вредителями

50.Магнитная обработка воды применяется для:

1. Повышения температуры кипения

2. Увеличения электропроводности

3. Уменьшения жесткости

4. Повышения жесткости

51.Что называется заземлением?

1. Преднамеренное соединение фазного провода с заземлителем

2. Преднамеренное соединение металлических частей электрооборудования с заземлителем

3. Преднамеренное соединение нулевого провода с заземлителем

4. Соединение корпуса электрооборудования при коротком замыкании с землей

52.Что такое зануление электроустановок?

1. Преднамеренное соединение фазного провода с нейтральным проводом

2. Преднамеренное соединение металлических частей электрооборудования с нейтральным проводом

3. Соединение корпуса электрооборудования при коротком замыкании с нейтральным проводом

4. Снижение напряжения сети до нуля
