Стробоскопические осциллографы.


Дата добавления: 2015-09-15; просмотров: 1555; Нарушение авторских прав


Они позволяют исследовать сигналы с частотами до 10-ков ГГц., что значительно превосходит частотный предел обычных осциллографов.

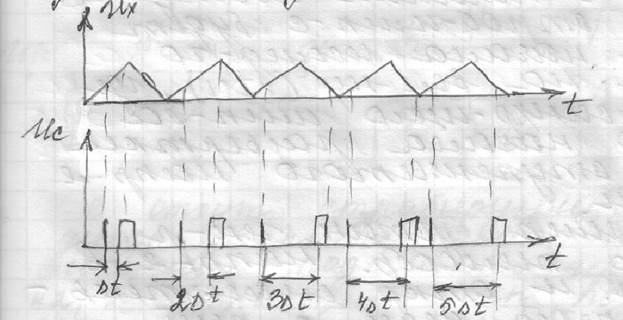

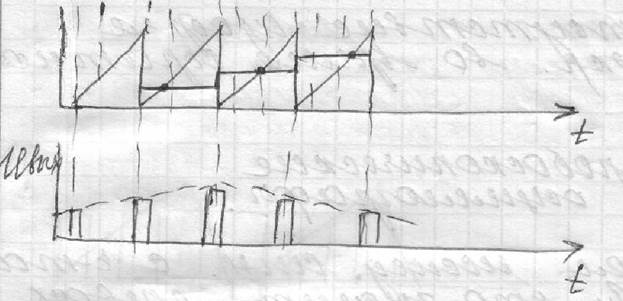

Временные диаграммы работы:

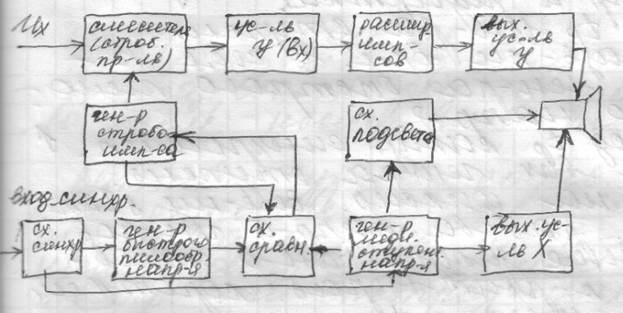

Схемы синхронизации вырабатывает импульсы Uc, которыми запускается генератор быстрого пилообразного напряжения и генератор ступенчатого напряжения развертки. Период Тр генератора ступенчатого напряжение развертки включает в себя n-периодов генератора быстрого пилообразного напряжения. В период Tp каждый синхрон. сигнал увеличивается на выходе генератора ступенчатого напряжения на фиксируемую величину ∆Uст. В момент равенства напряжений генераторов сх. сравнения запускает генератор стробоскопических импульсов, который вырабатывает короткий прямоугольный импульс Тсu. Если синхронизирующие импульсы Uc синхронизированы с началом исследуемого сигнала, то стробоскопический импульс будет сдвинут от начала исследуемого импульса на величину (∆t×i) где i – номер синхронизирующего импульса относительно начала развертки генератора ступенчатого напряжения развертки. Стробоскопический импульс устанавливается генератором быстрого пилообразного напряжения в исходном состоянии и открывает смеситель стробоскопического преобразования через который исследуемый сигнал поступает на вход усилителя у(вх). Амплитуда сигнала на выходе стробоскопического преобразователя будет пропорциональна мгновенному значению исследуемого сигнала в момент прихода стробоскопического импульса. Так как генератор ступенчатого напряжения развертки осуществляет развертку по оси времени х, на экране осциллографа будет формироваться увеличение во время изображения исследуемого импульса.

Кт - коэффициент трансформации по времени

Тп – период развертки

Тх – период исследуемого сигнала

Кт показывает во сколько раз мы растягиваем во времени исследуемый импульс.



Важнейшим узлом стробоскопического осциллографа является стробоскопический преобразователь (смеситель), определяющий полосу пропускания. Наибольшее распространение получили преобразователи, построенные на быстродействующих диодах.

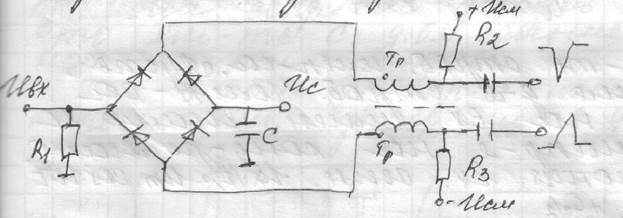

Вариант преобразователя:

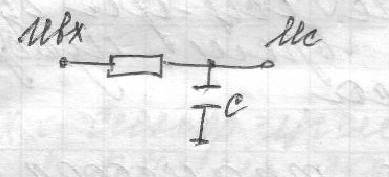

В отсутствии стробоскопического импульса диоды закрыты (VD1 – VD4) направлением смещения. Стробоскопический импульс, поступающий через симметр. трансформатор, открывает диоды, и входной сигнал поступает на выход, заряжая конденсатор С. За время деления стробоскопического импульса конденсатор С заряжается до некоторого напряжения, являющегося мерой значения входного сигнала. Рассмотрим АЧХ стробоскопического преобразователя: Для эквивалентной схемы:

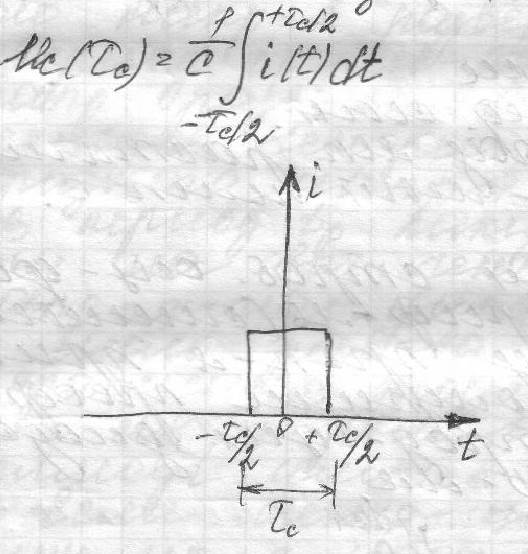

Значение полученного входного сигнала



Ʈс – длительность стробоскопического импульса. Пусть за время деления стробоскопического импульса напряжение на входе изменилось мало и изменение напряжения на конденсаторе мало. Для гармонического входного сигнала

Ux(t) = Um cosWt

Вычисляя ʃ найдем:



Величину

назначается коэффициентом преобразования стробоскопического преобразователя. Она определяет эффективность работы преобразователя.

Рабочий диапазон преобразователя определяется из условия:

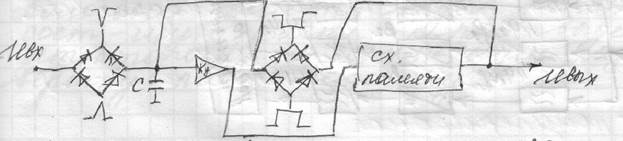

Для увеличения частоты диапазона, Ʈс надо уменьшать. Для получения рабочей полосы в 10ГГц, нужен стробоскопический импульс длительностью 45ПС. В то же время. При уменьшении Ʈс, уменьшается коэффициент преобразования. Для его увеличения нужно понизить Ʈэ. Возможности ее уменьшения ограничены прямым сопротивлением диодов и тем что емкость С больше барьерной емкости диодов. Для увеличения коэффициента преобразования используют стробоскопические преобразователи с устройством памяти:

При открывании первого мостового ключа стробоскопическими импульсами, конденсатор С заряжается.

Это напряжение через усилитель и второй ключ поступает на схему памяти, выходное напряжение которой поступает конденсатор С, заряжая его до напряжения:

Если принять, что Ку=1/Кп, конденсатор С будет заряжен до амплитудного значения входного напряжения. Такой преобразователь имеет ряд достоинств:

- при каждом считывании входного сигнала, такая схема реагирует лишь на приращение входного напряжения за шаг считывания, за счет чего характеристика схемы обладает высокой линейностью и входным сопротивлением

- имеет высокую чувствительность.
