Самый популярный в наше стране производитель осциллографов — это компания GOOD WILL. Компания широко известна в России как производитель стационарных контрольно-измерительных приборов общего назначения под торговой маркой GW Instek. Основанная в 1975 году и в настоящее время обладающая тремя заводами, расположенными на территории Тайваня, Малайзии и КНР, а также пятью представительскими офисами за пределами Тайваня — в США, Японии, Малайзии и два офиса в КНР.Перечень приборов, предлагаемых компанией GOOD WILL, включает различные виды электрооборудования, основными из которых являются аналоговые и цифровые осциллографы.
Главным преимуществом осциллографов GW Instek является более низкая цена по сравнению с основными конкурентами и максимальная комплектация предлагаемых осциллографов - в основную комплектацию включились все возможные дополнительные возможности: интерфейс RS-232, принтерный порт, порт внешнего монитора, программное обеспечение. В качестве опции дополнительно поставляется только интерфейс GPIB.
Серия GDS-71ххх
Серия GDS-71ххх состоит из 4-х двухканальных моделей: GDS-71022, GDS-71042, GDS-71062 и GDS-71102 с полосами пропускания 25, 40, 60 и 100 МГц соответственно.
Новые осциллографы порадуют пользователей высококонтрастным цветным 5,6” TFT дисплеем, эргономичным исполнением в новом малогабаритном корпусе (всего 15 см в глубину и вес 2,5 кг), функциональной насыщенностью. Новая серия GDS-71ххх относится к осциллографам начального уровня. Частота дискретизации в реальном времени составляет 250 МГц, тем самым частота однократного сигнала для этих моделей будет составлять порядка 25 МГц. Для наблюдения периодических сигналов предусмотрен режим эквивалентной дискретизации, которая составляет 25 ГГц. Выбор частоты дискретизации происходит автоматически при переключении коэффициента развёртки. Память на канал для новой серии составляет 4 кБ.
Преимущества цифровых осциллографов перед аналоговыми очевидно по многим пунктам: это, прежде всего, возможность сохранения осциллограмм во внутреннюю память прибора или внешний носитель, большое разнообразие автоматических измерений, измерение с высокой точностью амплитудных и временных параметров, математические функции, включая построение спектра входного сигнала, дистанционное управление, цветное изображение, меньший вес и габариты и т.д. К тому же, современные цифровые осциллографы оснащены функцией автоустановки параметров, что позволяет произвести быстрый поиск и настройку на неизвестный сигнал. Для продвинутых пользователей предлагается весь арсенал видов синхронизации и настроек, для того чтобы добиться устойчивой синхронизации сигнала.
Конечно, нельзя перечёркивать достоинства аналоговых осциллографов – это, прежде всего, скорость вывода сигнала на экран (ЭЛТ), отображение в реальном времени и лучшее соотношение сигнал/шум. Профессиональные аналоговые осциллографы могут сочетать в себе преимущества обоих типов: иметь функции запоминания осциллограмм и высокоскоростную обработку.
Основное назначение серии GDS-71ххх – это использование в сфере профессионального образования при изучении радиотехники и радиотехнических устройств. Для этого в осциллографах предусмотрен специальный режим, позволяющий блокировать автоматическую установку и предоставить студенту изучение работы с настройками. Также данные осциллографы можно рекомендовать новичкам, не искушённым в изучении и моделировании сложных сигналов. Применительно к сфере разработки, производства, связи, технического обслуживания и ремонта – это наблюдение сложных сигналов, настройка радиоаппаратуры, отладка после ремонта, где в большинстве случаев наблюдается периодический сигнал и не требуется отслеживание различного рода сложных аномалий входного сигнала.
Новые модели сохранили все преимущества функциональной насыщенности предыдущих моделей: автоматические и курсорные измерения, режимы растяжки, самописца и XY, синхронизация по длительности импульса и синхронизация ТВ сигналом. Сбор информации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), память (15 осциллограмм, 15 профилей), отображение опорных осциллограмм. В осциллографах также имеется калибратор с расширенным диапазоном параметров выходного сигнала. Осциллографы просты в эксплуатации, имеют справочное меню и мульти-язычную поддержку, в том числе и русского языка.
Для сохранения данных на передней панели осциллографов имеется слот для SD-карт, для дистанционного управления – предусмотрен USB разъём на задней панели. Сохранение данных возможно в различных форматах: в графическом (BMP), в виде отсчётов (CSV), файла настроек (SET).
Стоит отдельно подчеркнуть качество визуального отображения сигнала в новых осциллографах. В серии GDS-71ххх применён высококонтрастный цветной 5,6” TFT дисплей, которому в соответствии с международным стандартом ISO 13406-2 присвоен высший класс 1. Стоит отметить, что большинство ЖК дисплеев, применяющихся в настоящее время в осциллографах имеют класс 2. Часть стандарта ISO 13406-2 включает требования и рекомендации, характеризуемые чёткостью, удобством и приемлемостью при использовании цветных дисплеев, основываясь на эргономических исследованиях. Таким образом, новые осциллографы гарантируют чёткое, контрастное отображение сигнала на мониторе, отсутствие мерцания, равномерность цвета и света, большой угол обзора и прочие визуальные достоинства современных дисплеев.

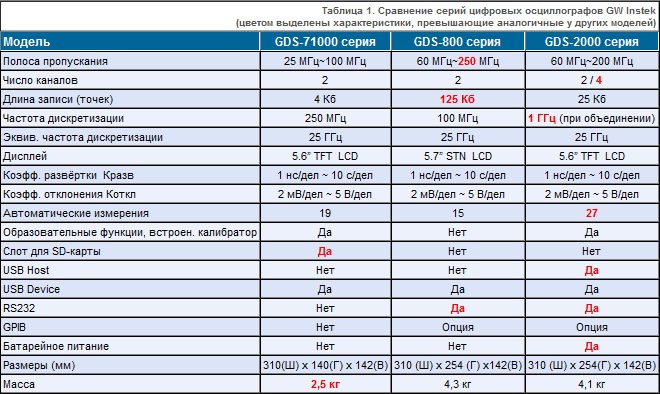

Сравнение основных возможностей цифровых осциллографов разных серий GW Instek приведено в таблице 1.
