Пропорциональное звено
Пропорциональное звено иначе еще называется безынерционным.
Передаточная функция.
Передаточная функция пропорционального звена имеет вид:
W(s) = K где К – коэффициент усиления.
Математическое описание звена.
Пропорциональное звено описывается алгебраическим уравнением:
у(t) = K·х(t)
Физическая реализация звена.

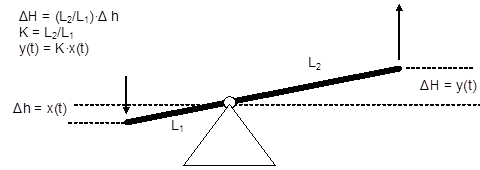

Примерами таких пропорциональных звеньев могут служить, рычажный механизм, жесткая механическая передача, редуктор, электронный усилитель сигналов на низких частотах, делитель напряжения и др.
