Для выполнения данной работы применяется схема, приведенная на рис. 5.

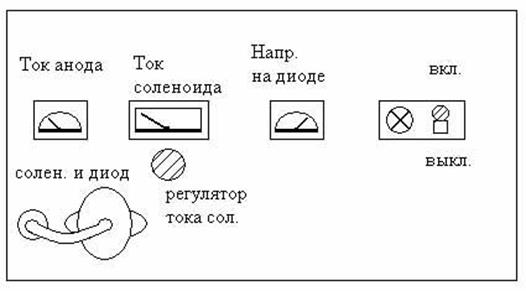

Вид лицевой панели установки, приведенный на рис. 5а, дает представление о расположении измерительных приборов и регулировок, необходимых для выполнения работы. Вакуумный диод может свободно вводится и извлекаться из соленоида, находящегося за панелью.
Рис. 5а

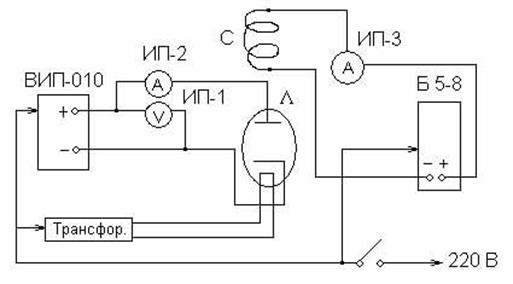

На рис. 5б изображена принципиальная схема установки и указаны типы применяемых приборов.
Электронная лампа Л – диод с подогревным катодом, радиус анода лампы R=0,9 см.
Рис. 5б
Соленоид С имеет обмотку, состоящую из N=800 витков медного провода, и длину l=6,7 см. Выводы соленоида подсоединены к источнику питания постоянного тока Б5-8 через амперметр ИП-3, пределы измерения которого 0¸2,5 А. Регулятор тока соленоида, а следовательно, и магнитного поля соленоида, смонтирован на лицевой панели под ИП-3.
Цепь питания накала катода лампы состоит из трансформатора, обеспечивающего напряжение накала в 6,3 В, и сетевого выклю-чателя. Цепь питания анода лампы состоит из источника питания ВИП-010, миллиамперметра ИП-2 и вольтметра ИП-1, измеряющего анодное напряжение.
