Схемы на переключателях, диодах и транзисторах

логические функции можно реализовывать на элементах различной физической природы. На рис. 9,а показаны примеры логических (переключательных) схем на контактах тумблеров или реле, а на рис. 9,б и рис. 9,в показаны схемы на диодах и транзисторах, реализующие типовые логические функции.

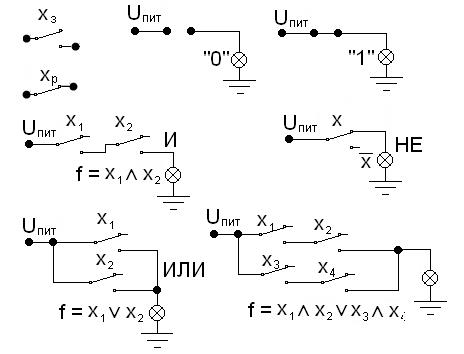

Рисунок 9,а – Реализация констант 0, 1, функций

И, ИЛИ, НЕ и на переключателях

Дадим некоторые пояснения к рис 9,а.

Контакт, соответствующий логической переменной x, называется замыкающим (на рис. 9,а обозначен как x_з). Он замыкается и пропускает ток при x = 1 и размыкается при x = 0.

Контакт, соответствующий логической переменной с отрицанием , называется размыкающим (на рис. 9,а обозначен как x_р). при x = 0 он замкнут и пропускает ток, а при x = 1 размыкается (см. также реализацию функции НЕ).

Константы «0» и «1» представляются постоянно разомкнутым и постоянно замкнутым контактами.

Таким образом, значению 1 соответствует состояние контакта «ток проходит», а значению 0 – «ток не проходит». Функции x₁ x₂ соответствует последовательное соединение контактов, а функции x₁ x₂ – параллельное соединение контактов (см. рис. 9,а).

Положения контактов, указанные на рис. 9,а, соответствуют нулевым значениям переменных.

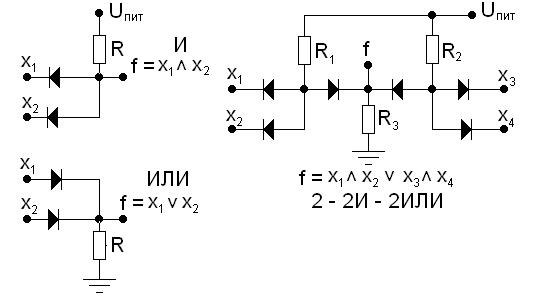

Рисунок 9,б – Реализация логических функций на диодах

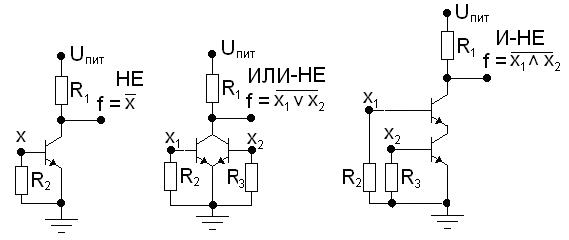

Рисунок 9,в – Реализация логических функций на транзисторах

На рис. 9,б и рис. 9,в даны самые простые варианты логических элементов на диодах и транзисторах. Главное – эти элементы функционируют в соответствии с таблицами истинности логических функций, имеющих те же имена.

Типовые схемы на полупроводниковых элементах принято обозначать в виде условных графических обозначений элементов, показанных в табл. 31.

Таблица 31
Отечественное обозначение	Функция	Зарубежное обозначение
	НЕ
	ИЛИ
	И
	ИЛИ – НЕ
	И – НЕ
	Исключающее ИЛИ
	Равнозначность
