Операция изменения кода числа называется его преобразованием. Интегральные микросхемы, выполняющие эти операции, называются преобразователями кодов. Интегральные микросхемы преобразователей кодов выпускаются только для наиболее распространённых операций таких как преобразователи двоичного кода в десятичный, двоично-десятичный, шестнадцатеричный или обратных, указанным выше, преобразований.

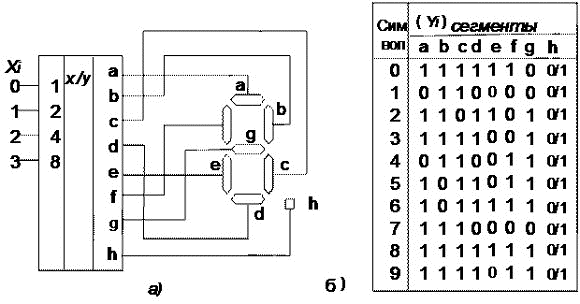

Рис. 3.5. Преобразователь двоичного кода в код 7 – сегментного индикатора.
а) — Схема подключения индикатора; б) — Таблица состояний.
В качестве примера рассмотрим преобразователь двоичного кода в код управления 7-сегментным цифровым индикатором. На Рис 3.4,а приведена схема подключения индикатора. Индикатор представляет собой полупроводниковый прибор, в котором имеется восемь сегментов, выполненных из светодиодов. Включением и выключением отдельных сегментов можно получить светящееся изображение отдельных цифр или знаков.
Конфигурация и расположение сегментов индикатора показаны на Рис 3.9,а. Каждой цифре соответствует свой набор включения определённых сегментов индикатора. Соответствующая таблица отображения цифр и десятичной разделительной точки приведена на Рис 3.9,б.
