Теоретичні відомості

Досить часто зустрічаються лінії, в яких приблизно однакові за величиною навантаження розташовані на однакових відстанях один від одного. До таких ліній можуть бути віднесені лінії вуличного освітлення, стояки багатоповерхових будинків, повітряні лінії напругою 0,38/0,22 кВ уздовж вулиць з одноповерховими будинками, живлення верстатів, що розташовані уздовж цеху і т. ін. Такі лінії називають лініями з рівномірно розподіленим навантаженням.

Втрати активної та реактивної потужності на ділянці трифазної лінії змінного струму з зосередженим навантаженням розраховуються за формулами:

(4.1)

де – струм, що протікає в лінії; , – активний та індуктивний опори лінії; , – активна та реактивна потужності.

Розглянемо випадок, коли навантаження активне, а переріз лінії постійний уздовж всієї довжини (див. рисунок 4.1). Втрати активної потужності в такій лінії зі струмом навантаження , що протікатиме по ділянці dl з погонним активним опором проводу визначаються [3]:

, (4.2)

де – погонна величина струму, А/км, що визначається як ; – довжина лінії.

Втрати реактивної потужності визначаються аналогічно.

При навантаженні, яке задане активною та реактивною потужністю, втрати потужностей визначаються за формулами:

. (4.3)

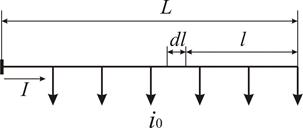

Рисунок 4.1 – Лінія електропередачі з рівномірно розподіленим навантаженням

Отже, втрати потужності в лінії з рівномірно розподіленим навантаженням в три рази менші, ніж в такій же лінії з зосередженим навантаженням.

Втрата напруги на ділянці трифазної лінії з зосередженим навантаженням розраховуються за формулою:

. (4.4)

У випадку рівномірно навантаженої лінії через ділянку dl, протікатиме струм навантаження (див. рисунок 4.1). Втрата напруги на цій ділянці [3]:

.

Визначимо втрату напруги в лінії з рівномірно розподіленим навантаженням:

. (4.5)

При навантаженні, яке задане потужностями формула (4.5) набуває вигляду:

. (4.6)

Отже, втрата напруги в лінії з рівномірно розподіленим навантаженням вдвічі менша, ніж в такій же лінії з зосередженим навантаженням.

Приклад 4.1 Розрахувати втрати активної та реактивної потужностей та напруги в лінії електропередачі, яка виконана проводом марки АС-50, напругою 0,38 кВ з рівномірно розподіленим навантаженням (рисунок 4.2).

Рисунок 4.2 – Лінія електропередачі з рівномірно розподіленим навантаженням
