Преобразование электрической энергии в трехфазной цепи осуществляют с помощью трехфазных трансформаторов, которые могут быть выполнены в виде трехстержневых или в виде группы из трех однофазных трансформаторов.
Выводы фазных обмоток высшего напряжения обозначают буквами A – X, B – Y, C – Z, выводы обмоток низшего напряжения – буквами
,
,
. Каждая из обмоток может соединяться по схеме звезда или треугольник. С учетом маркировки выводов возможны 12 вариантов, которые называют группами соединений. Обозначение групп соединений основано на сопоставлении относительного положения векторов одноименных линейных напряжений и стрелок часов. Для этого минутная стрелка, совмещенная с вектором линейного первичного напряжения, устанавливается на 12–ти часах, а часовая стрелка совмещается с вектором линейного вторичного напряжения. Группе соединений дается название по положению часовой стрелки.

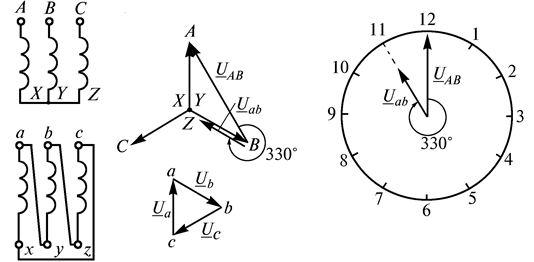

В качестве примера показаны схема соединения (рис. 9.11 а), векторная диаграмма напряжений (рис. 9.11 б) и положение одноименных векторов линейного напряжения и стрелок часов (рис. 9.11 в), соответствующие одиннадцатой группе соединений.
а) б) в)
Рис. 9.11
Соотношения между фазными и линейными напряжениями и токами в трехфазных схемах и другие свойства рассмотрены в разделе «Трехфазные цепи».
