Рассмотрим теперь основной компонент современных электронных устройств, называемых транзистором.

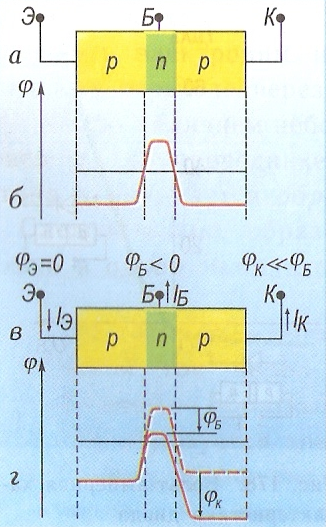

Транзистор состоит из двух p-n-переходов.
|
| | а) Устройство
| б) Обозначение на схемах
и внешний вид
|
|
Одна крайняя область называется эмиттером, другая – коллектором, а центральная – базой.
Представленная система оказывается усилителем: при помощи небольшого , идущего через базу, мы изменяем в сотни раз ток, идущий в цепи эмиттер-коллектор.
Транзисторы включаются в цепь: с общим эмиттером, общей базой и общим коллектором.
|
|
