Устройства автоматической защиты

В системах электропитания такие факторы, как молния, коммутационные помехи при коротких замыканиях, обрывах, резком изменении нагрузки, могут вызвать перенапряжения или появление сверхтоков. Для избежания опасности

- 28-

повреждения в ЭПУ используются автоматические устройства защиты.

Устройства защиты цепи переменного тока должны обеспечивать защиту цепей питания аппаратуры от всплесков напряжения и тока, возникающих в питающей сети. Схема включения защитных устройств, расположенных в ШВР приведена на рис.18.

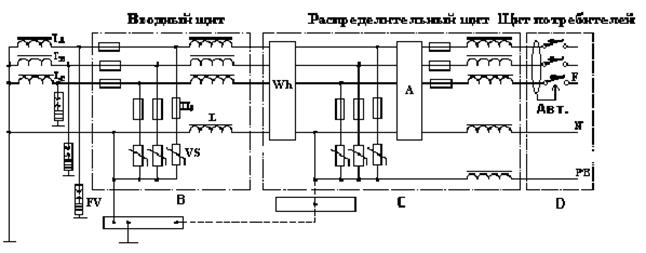

Рисунок 18 – Функциональная схема установки защитных устройств в ШВР

В состав оборудования защиты входят:

- устройства первичной защиты, содержащие разрядники (FV) для защиты цепей от ударов молнии и импульсов напряжения в питающей сети; устройства вторичной защиты, содержащие ограничители напряжения (варисторы VS) или элементы фильтрации (L), предназначенные для защиты цепей от всплесков и искажения формы напряжения питающей сети, устанавливаемые после устройств первичной защиты; устройства ввода и токовой защиты входных цепей переменного тока, устанавливаемые на вводном щите переменного тока;

- устройства распределения и защиты цепей переменного тока потребителей, измерительные приборы (Wh, А), устанавливаемые в распределительном щите;

- устройства регулирования напряжения на выходах к потребителям, запасные блоки, детали и защитные устройства, установленные на щите потребителей.

Перечисленные выше устройства могут быть выполнены как в виде отдельных блоков, так и в виде блоков, объединяющих несколько устройств.

Традиционно защита от перегрузок по току в аппаратуре решается путем включения механических и электронных реле в низкопотенциальные цепи.

Все защитные устройства делят на четыре класса А, В, С и D. Разделение по классам приведены в таблице 8.

Защитные устройства класса D представляют собой автоматы защиты с двумя расцепителями – тепловым и электромагнитным. Некоторые модели автоматов имеют электронные расцепители (например DPX – 630 и DPX – 1600). Основные

характеристики автоматических выключателей приведены в таблице П4.

- 29-

Таблица 8 – Классификация защитных устройств

Класс и назначение защитного устройства	Место установки	Функция	Импульсный ток, А/мкС 8/20	Уровень защиты
А	Для использования на низковольтных воздушных линиях	Провод ЛЭП 220/380 В. На столбах, на вводах	Защита от коммутационных перенапряжений, наводок от ударов молний	Максимальный 30 кА Номинальный 15 кА	2 кВ
В	Для защиты от прямых ударов молнии в здание, мачту, ЛЭП	Главный распределительный щит, на вводе в здание	Защита от импульсных перенапряжений с высокой энергией между проводником и землей	Максимальный 150 кА (10/350 мкС – 15 кА) Номинальный 15 кА	2 кВ
С	Для защиты токораспределительной сети от коммутационных помех, как вторая ступень защиты при ударе молнии	Распределительные щиты, шкафы выпрямителей	Защита от синфазных перенапряжений (между фазой и землей, нейтралью и землей)	Максимальный 30 кА Номинальный 10 кА	1,6 кВ
D	Для защиты потребителей от остаточных бросков, фильтрация помех	Розетки, оконечные защитные устройства (фильтры, ИБП)	Защита от дифференциальных перенапряжений (фазанейтраль), может содержать защиту от синфазных помех	Максимальный 15 кА Номинальный 1,5 кА	1 кВ
