Способы соединения потребителей электроэнергии.

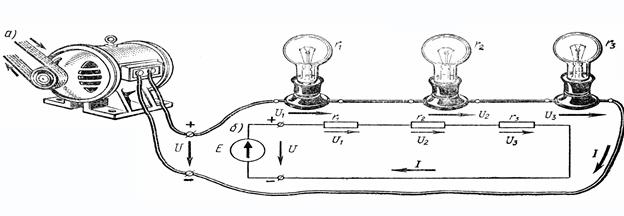

1. Последовательное соединение

При последовательном соединении во всей цепи (и в источнике в том числе) ток одинаковый

Iобщ = I1 = I2 = I3 = Iист;

Общее сопротивление цепи складывается из сопротивлений каждого потребителя

Rобщ = R₁+ R₂ +R₃;

Общее напряжение складывается из падений напряжений на каждом потребителе

Uобщ = U₁ + U₂ + U₃;

Следствия:

1) При подключении потребителей последовательно общее сопротивление цепи увеличится, а общий ток уменьшится (Iобщ = Uобщ/Rобщ);

2) При последовательном соединении, наибольшее падение напряжения и выделение тепловой энергии будет на потребителе наименьшей мощности, т.е. с наибольшем сопротивлением.

Прим. Так как подключение или отключение потребителей при последовательном соединении будет влиять на работу остальных потребителей, такое соединение применяется редко (гирлянда, тяговые двигатели на некоторых локомотивах) – для уменьшения напряжения на каждом потребителе.
