Мультиплексор (смеситель) Mux
Объединяет входные сигналы в вектор.
- Number of Inputs - Количество входов.
- Display option - Способ отображения. Выбирается из списка:
- bar - Вертикальный узкий прямоугольник черного цвета.
- signals - Прямоугольник с белым фоном и отображением меток входных сигналов.
- none - Прямоугольник с белым фоном без отображения меток входных сигналов.
Сигналы, подаваемые на входы блока должны быть одного типа (действительного или комплексного).

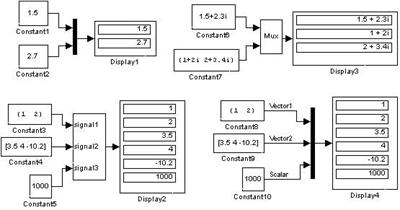

Рис. 18. Примеры использования блока Mux
