Методика измерений

В данной работе измеряется коэффициент взаимной индукции между длинной катушкой 1 (L₁) и короткой катушкой 2 (L₂), которая надевается на катушку 1 и может перемещаться вдоль ее оси. Питание одной из катушек, например 1, осуществляется от генератора звуковой частоты PQ, напряжение с которого

(21.6)

подается через сопротивление R. Вольтметр, подключенный к панели PQ, измеряет действующие значения напряжения . Величина R выбирается таким образом, чтобы выполнялось неравенство

, (21.7)

где L₁ – индуктивность катушки 1, R₁ – ее активное сопротивление (R=10 кОм). В этом случае ток, протекающий через катушку 1, можно определить по формуле:

(21.8)

Переменный ток в катушке 1 создает переменную ЭДС взаимной индукции в катушке 2:

. (21.9)

Для измерения используется осциллограф. Амплитуда ЭДС взаимной индукции

, (21.10)

где ν – частота звукового генератора. Из формулы (21.10) имеем:

. (21.11)

Если поменять местами катушки 1 и 2, то можно аналогично измерить

. (21.12)

Экспериментальная установка.

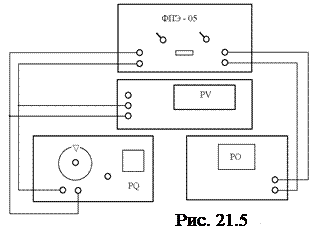

Для изучения явления взаимной индукции предназначена кассета ФПЭ – 05 «Взаимоиндукция», в которой расположены две катушки индуктивности 1 (L₁) и 2 (L₂) на одной оси (рис.21.4) и шток со шкалой (Ш), показывающий взаимное расположение катушек 1 и 2. Принципиальная схема установки показана на рис. 21.2. Для перестановки катушек необходимо переключатели П₁ и П₂ перебросить в противоположное положение. Электрическая схема подключения показана на рис. 21.5. Модуль ФПЭ-05 подключается к звуковому генератору РQ. Вольтметр PV, подключенный к панели РQ, измеряет действующие (эффективные) значения напряжения

(21.13)

Для измерения амплитуды ЭДС взаимной индукции используется электронный осциллограф (РО).
