Схема состоит из источника постоянного тока ИП, генератора низкочастотных синусоидальных импульсов (звукового генератора), преобразователя ПИ синусоидальных импульсов в прямоугольные
положительной полярности (преобразователь импульсов позволяет получить прямоугольные импульсы, скважность которых меняется регулятором на лицевой панели), двух магазинов сопротивлений R1 и R2, магазина емкостей С и электронного осциллографа.
Подаваемый с выхода генератора синусоидальный импульс преобразуется в прямоугольный и через магазин сопротивлений R2 подается на магазин емкостей С. Конденсатор заряжается. Время заряда конденсатора С можно изменять сопротивлением R2. В момент паузы происходит разряд конденсатора по цепи R1–R2–C. Время разряда определяется параметрами этой цепи.
Визуально процесс заряда-разряда конденсатора можно наблюдать на экране осциллографа. Наиболее устойчивый режим работы данной схемы обеспечивается при изменении номинальных величин элементов RC–цепи в следующих пределах:
С=0.02÷0.04 мкФ; R1=102÷103 Ом; R2=1÷5 кОм; fген=0.5÷5 кГц.

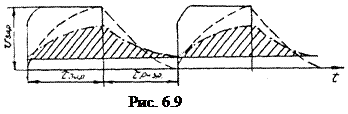

При этом сравнительно полно происходит процесс заряда-разряда конденсатора. При увеличении сопротивлений и емкости больше определенных значений конденсатор не успевает полностью зарядиться и разрядиться за один период цикла. Наблюдаемые при этом кривые заряда и разряда изображены на
рис.6.9 штрихпунктирной линией.
