Рассчитать линию трехфазного переменного тока напряжением 380/220 В, предназначенную для электроснабжения строительной площадки. Линия получает питание от понижающего трансформатора (6000/400 В) типа ТМ, расположенного на расстоянии L от площадки (см. рис.7).
На площадке имеется осветительная нагрузка мощностью Р0. Осветительная нагрузка распределена по фазам равномерно, питается по четырехпроводной схеме. Параллельно осветительной нагрузке подключается асинхронный двигатель привода насоса. Схема соединения фаз двигателя – звезда с изолированной нейтралью.

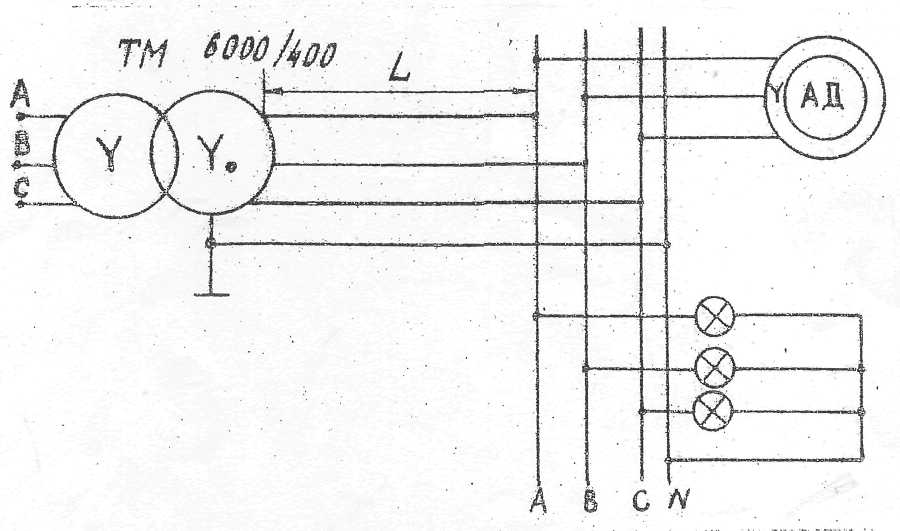

Рис. 7
В таблице 7 приведены данные номинального и пускового режима двигателя:
номинальная мощность на валу – РДН;
номинальный коэффициент мощности – cosφДН;
к.п.д. – ηН;
кратность пускового тока – КП=IДП/IДН;
коэффициент мощности при пуске – cosφДП.
Также задана мощность осветительной нагрузки РО, тип кабеля и расстояние L от трансформатора до строительной площадки.
Предусмотрено использование кабелей с медными (Cu) или алюминиевыми (Al) жилами. Прокладка линии – по воздуху. Данные проводов приведены в Приложениях 2, 3.
Допустимая потеря напряжения при номинальной нагрузке Δи ≤ 5%.
Рассчитать также потерю напряжения при пуске двигателя и определить снижение пускового момента относительно его значения при номинальном напряжении.
