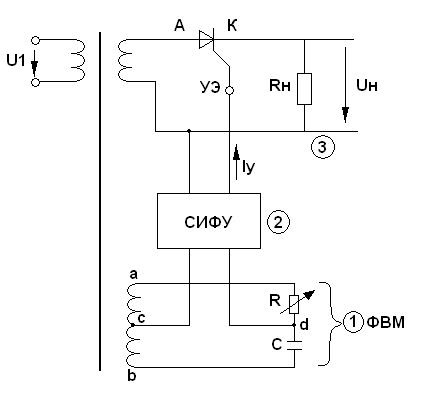

Управляемый выпрямитель включает в себя 3 части:
1) фаза-вращающий мост (ФВМ) предназначен для изменения начальной фазы Ucd на выходе мостовой диагонали моста.
2) система импульсно-фазового управления (СИФУ) включает в себя усилитель на биполярном транзисторе и формирователь импульсов, который преобразует синусоидальное Ucd на выходе в ток управления (начальная фаза тока управления такая же, как начальная фаза Ucd )
3) схема включения тиристора и нагрузки.
Работа ФВМ.
В управляемом выпрямителе включение тиристора (пробой закрытого pn-перехода) происходит в момент подачи на управляющий электрод импульса тока управления.
Начиная с этого момента, положительный остаток полуволны U2 проходит на нагрузку.
Таким образом, увеличивая угол α (угол регулирования) мы уменьшаем среднее значение выпрямленного напряжения

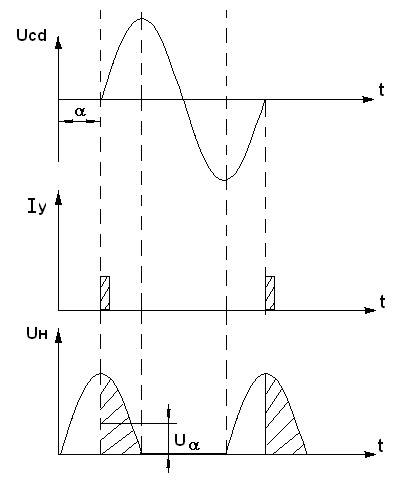

.Регулировочная характеристика: Осциллограмма выпрямленного напряжения:
