Контроллер

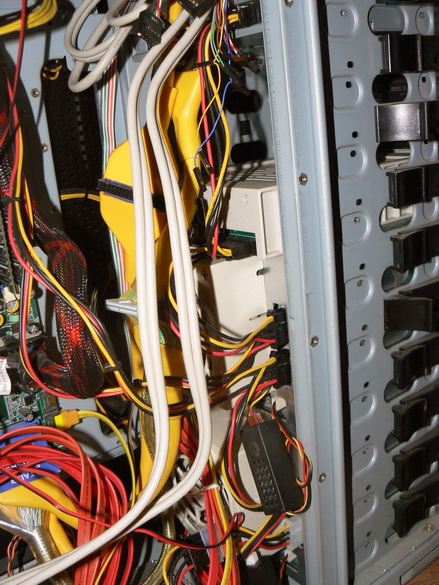

Оснастки для жёстких дисков Supermicro. Им требуется всего два подключения питания. Я добавил контроллер вентилятора к каждой оснастке, чтобы замедлять скорость вращения. Нажмите на картинку для увеличения.

Многие современные материнские платы оснащаются шестью портами SATA 3 Гбит/с. У старых моделей может быть меньше портов, да и они могут использовать менее скоростной стандарт SATA 1,5 Гбит/с. Так что высока вероятность, что вам придётся докупать в систему карту контроллера.

На рынке можно найти разнообразные карты контроллеров с разными интерфейсами. Что касается новых систем, то наиболее популярны карты с интерфейсом PCI Express. Данный интерфейс обеспечивает значительную пропускную способность, а старый интерфейс PCI-X даёт достаточную пропускную способность для старых систем. Для менее дорогих систем можно использовать 32-битную шину PCI, хотя она будет ограничивать производительность.

Существуют обычные карты-контроллеры накопителей (host bus adapters) и RAID-контроллеры. Если использовать терминологию Linux, то карты RAID можно разделить на две группы: FakeRAID и настоящий RAID. Если карта выполняет вычисления информации избыточности XOR самостоятельно, то её можно считать настоящим RAID-контроллером. Иначе она будет использовать CPU для этих вычислений и программные драйверы.

Наш новый сервер использует карту Supermicro SAT2-MV8 с восемью портами SATA 3 Гбит/с. Это контроллер с интерфейсом PCI-X, который может работать с частотой до 133 МГц. Карта весьма приятная, с хорошей программной поддержкой. Мы выбрали её по той причине, что наша материнская плата не имеет портов SATA 3 Гбит/с, но оснащена слотами PCI-X.

Мы также приобрели простую карту-контроллер HBA Rosewill с четырьмя портами SATA 1,5 Гбит/с. Она использует 32-битный интерфейс PCI, хотя может работать с интерфейсом на 33 и 66 МГц. Карта поддерживает конфигурации JBOD, которые и требуются для программного RAID. Наша плата Asus NCCH-DL оснащена контроллером Promise PDC20319, то есть ещё одним простым HBA, однако он не поддерживает JBOD, поэтому был бесполезен в данном случае.

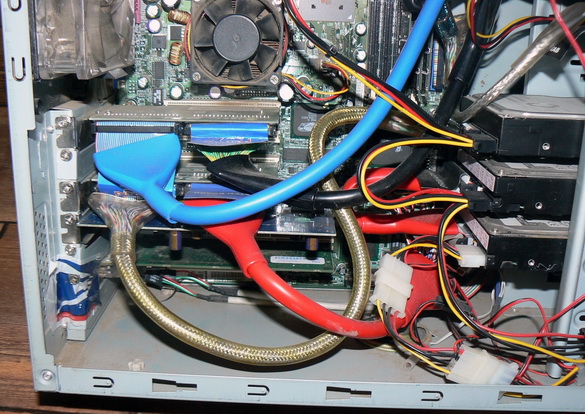

Мы использовали две PCI-карты Promise PATA. Они распложены на выделенной шине, к которой не подключены другие устройства. Нажмите на картинку для увеличения.

Неплохо также проверить поддержку под Linux вашего контроллера (если вы планируете устанавливать эту систему на ваш файловый сервер). Для этого следует узнать модель контроллера накопителей на карте и проверить поддержку его под Linux. Конечно, если производитель карты предоставляет драйвер под Linux, то вам повезло.
