Условия слияния моделей

1. Открыть обе модели.

2. Имя присоединяемой (исходной) модели должно совпадать с именем стрелки вызова работы в модели-цели, к которой модель присоеди­ня­ется, и исходить из недекомпозируемой работы (работа с диагональной чертой в левом верхнем углу).

3. Имена контекстной присоединяемой работы и работы модели-цели должны совпадать.

4. Присоединяемая модель должна иметь хотя бы одну диаграмму декомпозиции.

Слияние моделей выполняется командой Merge Model из контекст­но­го меню стрелки вызова в модели-цели (рисунок 2.2.6.2). При слиянии объ­еди­няются словари стрелок, работ. В случае одинаковых определений возможна их перезапись или принятие определений из присоединяемой модели. При слиянии подключается копия модели; корректировка этой копии и исходной модели не зависят друг от друга.

Пример слияния моделей

1.

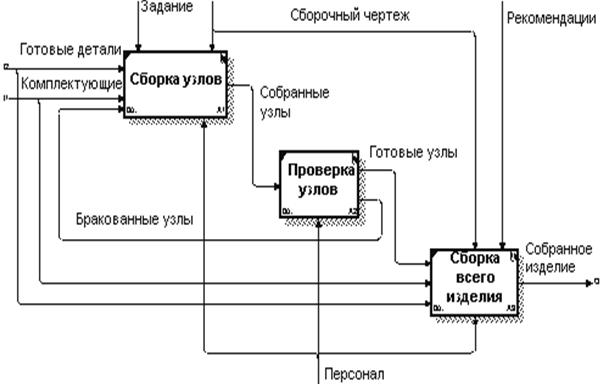

Рисунок 2.2.6.1. Диаграмма декомпозиции новой модели «Сборка изделия»

2. Проведем стрелку вызова (п. 2.2.3) новой модели Сборка изделия для работы Сборка изделия (рисунок 2.1.1).

3. Выполним команду Merge Model из контекст­но­го меню стрелки вызова и нажмем кнопку OK (рисунок 2.2.6.2). Стрелка вызова исчезнет, и работа Сборка изделия станет декомпозированной.

Рисунок 2.2.6.2. Окно настройки слияния моделей

4. Перенесем стрелки к работе Сборка изделия в диаграмму деко­м­по­­зиции этой работы. Щелкнем правой кнопкой мыши по квадратным скоб­кам гранич­ной стрелки Задание и выполним команду Arrow Tunnel. В появившемся окне выберем вариант Resolve it to border arrow,и стрелка пе­ре­­местится в диаграмму де­ком­по­зиции (п. 2.2.3). Аналогично перенесем все оставшиеся стрелки: Чертеж деталей, Рекомендации, Персонал, Детали, Комплектующие, Собран­ное изделие.

5. Перейдем кнопкой Go to Child Diagram на один уровень вверх (или из навигатора модели) на диаграмму Сборка узлов.

6.
Перенесенные стрелки будут несвязанными (п. 2.2.3). Свяжем эти стрелки (рисунок 2.2.6.3).

Рисунок 2.2.6.3. Диаграмма декомпозиции работы «Сборка изделия»
