Минимизация булевых функций методом Квайна-Мак-Класски

Данный метод основывается на представлении элементарных конъюнкций, входящих в совершенную ДНФ данной функции, в виде двоичных чисел, называемых номерами соответствующих наборов. Кроме номера, каждой элементарной конъюнкции присваивается определенный индекс, равный числу единиц в двоичном представлении данного набора. Например:

элементарная конъюнкция (набор ) ; номер 010(2); индекс 1;

элементарная конъюнкция (набор ) ; номер 110(6); индекс 2.

В результате реализации данного метода функция разлагается на простые импликанты. Алгоритм Квайна-Мак-Класски формулируется следующим образом: для того, чтобы два числа и являлись номерами двух склеивающихся между собой наборов, необходимо и достаточно, чтобы индексы данных чисел отличались на единицу, сами числа отличались на степень числа 2 и число с большим индексом было больше числа с меньшим индексом.

Пример 2. Реализацию алгоритма рассмотрим на примере минимизации функции

.

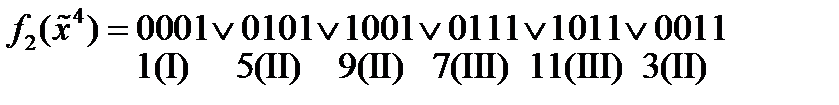

На первом этапе минимизации определяем номера и индексы каждого набора, записывая функцию в виде

.

На втором этапе группируем наборы, располагая их в порядке возрастания индексов (табл. 1).

Таблица 1. Минимизация ФАЛ методом Квайна-Мак-Класски

На третьем этапе производим склеивание различных наборов, руководствуясь приведенной выше формулировкой алгоритма. При склеивании не совпадающие в числах разряды отмечаются прочерками. Например, склеивание чисел 0001 и 0011 дает число 00-1. Результат склеивания записывается в следующий столбец таблицы 1, также разделяемый на строки с индексами, отличающимися на единицу. После склеивания всех групп первого столбца таблицы переходят ко второму, записывая результат склеивания в третий столбец. При объединении второго и последующих столбцов таблицы возможно склеивать только числа, содержащие прочерки в одноименных разрядах. Склеивание продолжается до тех пор, пока образование нового столбца станет невозможно.

На четвертом этапе после окончания склеивания приступают к построению импликантной таблицы (табл. 2), записывая в нее в качестве простых импликант наборы, содержащиеся в последнем столбце таблицы 1. В таблицу 2 также вписываются в качестве простых импликант наборы из других столбцов таблицы 1, не принимавшие участия в склеивании. Если импликанта, содержащаяся в -ой строке таблицы, составляет часть конституенты -го столбца, то на пересечении -ой строки и -го столбца ставится символ *. Для получения минимальной формы ФАЛ из таблицы 2 необходимо выбрать минимальное число строк, чтобы для каждого столбца среди выбранных строк нашлась хотя бы одна, содержащая в этом столбце символ *.

Таблица 2. Импликантная таблица минимизируемой функции

Импликаты	Наборы
	*	*		*		*
	*		*		*	*

В результате минимизации функция представится в виде

.

22. В современной технике управляющих и вычислительных устройств важное место занимают дискретные преобразователи, т. е. устройства, которые обладают некоторым числом входов и выходов. Наборы сигналов, поступающие на входы и возникающие на выходах, принадлежат известным конечным множествам. Устройства осуществляют преобразования входных наборов сигналов в выходные. Математической моделью таких устройств являются так называемые схемы из функциональных элементов (СФЭ).

Определение понятия СФЭ можно разбить на два этапа. На первом этапе раскрывается структурная часть этого понятия, на втором – функциональная.

I этап. Разобьем этот этап на ряд пунктов.

1°. Имеется конечное множество объектов ( ), называемых логическими элементами. Каждый элемент имеет входов и один выход. Элемент графически изображается так, как указано на рис. 2.

2°. По индукции определяем понятие логической сети как объекта, в котором имеется некоторое число входов и некоторое число выходов (рис. 3).

а) Базис индукции. Изолированная вершина называется тривиальной логической сетью. По определению, она является одновременно входом и выходом (рис. 4).

°

…

Рис. 2 Рис. 3 Рис. 4

б) Индуктивный переход. Эта часть основана на использовании трех операций.

I°. Операция объединения непересекающихся сетей. Пусть и – две непересекающиеся сети (без общих элементов, входов и выходов), имеющие соответственно и входов и и выходов. Теоретико-множественное объединение сетей и есть логическая сеть , которая имеет входов и выходов.

II°. Операция присоединения элемента . Пусть сеть и элемент таковы, что и в выбрано различных выходов с номерами . Тогда фигура называется логической сетью, являющейся результатом подключения элемента к сети . Входами являются все входы , выходами – все выходы сети , кроме выходов с номерами , а также выход элемента . Сеть имеет входов и выходов (рис. 5).

… …

Рис. 6.

Рис. 5

III°. Операция расщепления выхода. Пусть в сети выделен выход с номером . Тогда фигура называется логической сетью, полученной путем расщепления выхода . Входами являются все входы , выходами – все выходы сети с номерами 1, …, , , …, и еще два выхода, возникших из выхода с номером сети (рис. 6). Следовательно, имеет входов и выходов.

3°. Пусть заданы алфавиты и .

Схемой из функциональных элементов называется логическая сеть с входами из алфавита и выходами из алфавита , которая обозначается

. (1)

Приведем примеры схем.

1. Пусть множество состоит из трех элементов И (конъюнктора), ИЛИ (дизъюнктора) и НЕ (инвертора).

Тогда фигура (рис. 6) будет схемой, так как она может быть построена с использованием операций I°–III°.

Рис. 6 Рис. 7

2. Фигура, изображенная на рис. 7, будет также схемой.

II этап. Определение функционирования схемы.

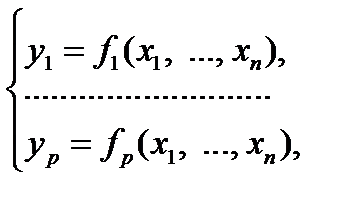

4°. Сопоставим СФЭ (1) систему функций алгебры логики

(2)

называемую также проводимостью данной схемы.

Пример. а) Для схемы имеем систему, состоящую из одного уравнения

или .

б) Для схемы аналогично получаем

.

Реализация булевых функций схемами из ФЭ. Задачи анализа и синтеза
