рукоятку ЛАТРа повернуть в крайнее положение(против часовой стрелки), при котором U = 0. Включить автомат, расположенный в нижней части стола под откидной крышкой, нажать кнопку «Вкл.» магнитного пускателя, нажать кнопку «Постоянное» подачи постоянного напряжения.
Включить питание, поворачивая рукоятку ЛАТРа по часовой стрелке, установить напряжение U, указанное в таблице или преподавателем. Снять показания всех приборов. Данные занести в табл. 1.1.
Таблица 1.1. Смешанное соединение 3-х резисторов
Измерено
Вычислено
U,
В
U1
В
U2
В
U3
В
I1,
А
I2,
А
I3, А
I, А
R1,Ом
R2,
Ом
R3, Ом
R, Ом
P1,
Вт
P2,
Вт
P3,
Вт
P,
Вт
(Вычисления сопротивлений и их средних значений, вычисления мощностей провести после измерений всех опытов лабораторной работы).
рукоятку ЛАТРа повернуть в крайнее положение(против часовой стрелки), при котором U = 0. Выключить питание, нажав кнопку «Выкл.» магнитного пускателя.

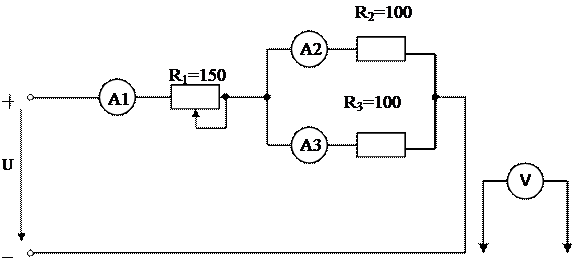

Собрать цепь по схеме рис. 1.4.
