Тиристоры

Тиристоры – это п/проводниковый прибор с тремя P-n- переходами , каждый может находиться в одном из двух устойчивых состояний : закрытом и открытом

(управляемый диод)

Маломощные тиристоры применяются в релейных схемах коммутирующих устройствах . Мощные тиристоры используют при создании управляемых выпрямителей и различных преобразователей.

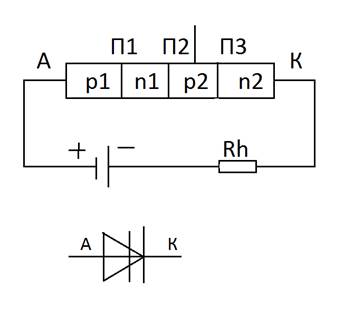

Основу диодного тиристора (динистор) составляет кристалл п/проводника четырёх слойной структуры

p1 – анод

n2 - катод

n1,p2 – базы (малой толщины)

При таком включении в электрическую цепь переходи П1 и П3 смещаются в прямом направлении , а П2 – в обратном.

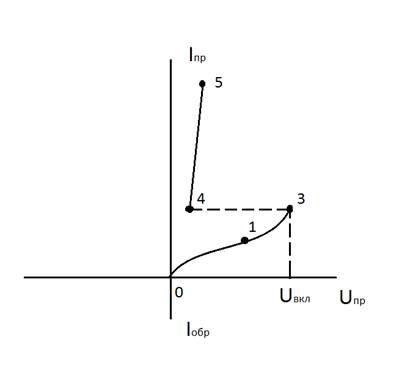

Будет ли протекать ток от А к К ? т.к все переходы включены последователь , а П2 – закрыт , то будет протекать малый ток ( I обр.) . При повышении напряжения ток некоторое время будет const (как и ток любого закрытого перехода) хотя и подаётся (Uпрем.). (участок графика 0-1 ВАХ динистора)

При дальнейшем повышении (Uпр) в П2 начинают возникать , за счёт сильного электрического поля , дополнительные носители заряда – дырки и электроны . Ток через П2- увеличивается .

Дырки из P1 устремляются в n1 , где частично рекомбинируют , а частично попадают в Р2 . Аналогично её из n2 попадают в n1 . Переход П2 – открывается . (точка 3 ВАХ)

Напряжение , при котором открывается переход , называется напряжением включением Uвкл. , после этого динистор работает на участке 4-5 подобной ВАХ диода.

При изменении полярности П1 и П3 – закрыты и динистор ведет себя как диод при обратном включении.
