Блок формирует постоянно нарастающий сигнал и имеет следующие параметры настройки(рис 1.5):
• Slope -значение крутизны наклона прямой коси времени;
• Start time – время начала действия нарастающего сигнала;
• Initial output –значение сигнала в момент начала его действия.
|
|
| Рис 1.5
| Рис 1.6
|

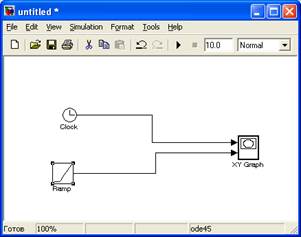

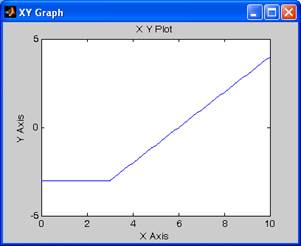

На рис. 1.6 проиллюстрировано применение блока Rampпри следующих значениях параметров: Slope – 1, Start time – 3, Initial output --3.
