Обзор компонентов

В Multisim 8 есть базы данных трех уровней (рис. 1.2):

– главная база данных (MasterDatabase), из которой можно только считывать информацию, в ней находятся все компоненты;

– пользовательская база данных (UserDatabase) – соответствует текущему пользователю компьютера. Она предназначена для хранения компонентов, которые нежелательно предоставлять в общий доступ;

– корпоративная база данных (CorporateDatabase) – предназначена для тех компонентов, которые должны быть доступны другим пользователям по сети.

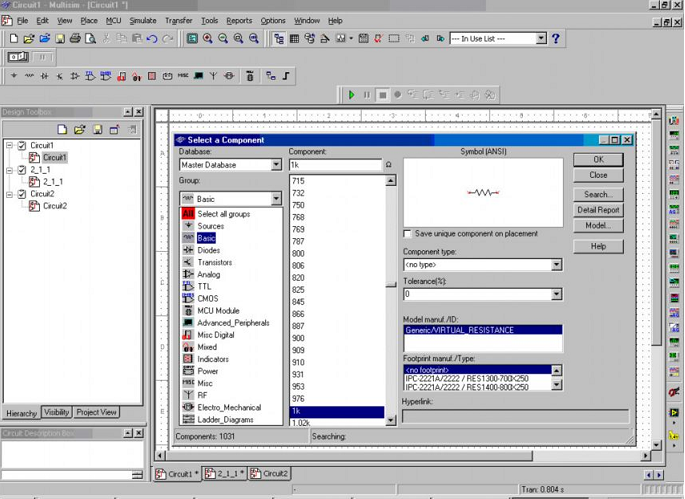

Рис. 1.2. Проводник компонентов

База данных Multisim 8 разделена на следующие группы:

Sourse.Содержит все источники напряжения и тока, заземления, например powersourse(источники постоянного, переменного напряжения, заземление, беспроводные соединения VCC, VDD, VSS, VEE), signalvoltagesourse(источники прямоугольных импульсов, источник сигнала через определенные промежутки времени), signalcurrentsourseg (постоянные и переменные источники тока, источники прямоугольных импульсов);

Basic.Содержит основные элементы схемотехники: резисторы, индуктивные элементы, емкостные элементы, ключи, трансформаторы, реле и т. д;

Diodes.Содержит различные виды диодов: фотодиоды, диоды Шоттки, светодиоды и т. д;

Transistors.Содержит различные виды транзисторов: биполярные транзисторы, MOSFET-транзисторы, IGBT-транзисторы и т. д;

Analog.Содержит все виды усилителей: операционные, дифференциальные, инвертирующие и т. д;

TTL.Содержит элементы транзисторно-транзисторной логики;

CMOS.Содержит элементы КМОП-логики (комплементарной логики на транзисторах металл – оксид – полупроводник);

MCUModule. Управляющий модуль многопунктовой связи;

AdvancedPeripherals.Содержит подключаемые внешние устройства, дисплеи, терминалы, клавишные поля;

MiscDigital.Содержит различные цифровые устройства;

Mixed.Содержит комбинированные компоненты;

Indicators.Содержит измерительные приборы, вольтметры, амперметры
и т. д.
