1. Установили переключатель PROTOTYPING BOARD POWER на рабочей станции NI ELVIS II в положение I (включен). Загорелся светодиод Питание на плате и индикатор включения питания на панели NI ELVIS II.
2. Чтобы начать измерения нажали на панели управления кнопку Старт/Стоп, затем поставили галочку в поле Смещ. 0.
Исследование зависимости I= f(U) при R= const .
3. Установили начальное значение напряжения VPS+ равным 1В и нажали Запись.
4. Пошагово увеличили напряжение источника (от 1В до 10В, с шагом 1В) и, нажимая Запись, фиксировали показания приборов.
5. По окончании установили значение напряжения VPS+ равным нулю.
6. Установили на плате номинал сопротивления, соответствующий заданному преподавателем варивнту.
7. Ввели эту же величину сопротивления в поле значения R на рабочем поле лицевой панели и нажали Новый график.
8. Повторили пункты 3 - 7 для всех значений сопротивлений, соответствующих заданным преподавателем вариантам.
9. По окончании открыли файл данных, щелкнув по иконке MS Excel, и сохранили его.
10. Нажали Стоп.
11. По данным эксперимента рассчитали сопротивление на каждом шаге измерения, определили погрешность и среднее значение сопротивления для каждого заданного преподавателем варианта. Заполнили Табл. 1,2,3 для всех вариантов и сохранили.
12. Исходя из полученных значений построили графики I= f(U) при R= const для 3-х заданных значений R . (300,400,500).
Таблица 1. Полученные данные при R=300.
I=f(U) при R=Const.
R=
[Ом]
N
Измерить
Рассчитать
V1
A1
R
Погрешность σ
Среднее значение R
[В]
[мА]
[Ом]
[%]
[Ом]
1,00
3,37
295,9
0,50
298,35
2,00
6,72
297,7
0,50
2,98
10,00
298,3
0,50
3,97
13,31
298,5
0,50
4,97
16,64
298,7
0,50
5,95
19,93
298,8
0,50
6,94
23,23
298,9
0,50
7,93
26,54
298,9
0,50
8,93
29,89
298,9
0,50
9,92
33,19
298,9
0,50
Таблица 2. Полученные данные при R=400
I=f(U) при R=Const.
R=
[Ом]
N
Измерить
Рассчитать
V1
A1
R
Погрешность σ
Среднее значение R
[В]
[мА]
[Ом]
[%]
[Ом]
1,00
2,54
393,2
0,58
397,05
2,00
5,06
395,8
0,58
2,99
7,53
396,9
0,58
3,98
10,01
397,5
0,58
4,98
12,51
397,7
0,58
5,96
14,99
397,9
0,58
6,95
17,47
398,1
0,58
7,95
19,96
398,1
0,58
8,95
22,47
398,2
0,58
9,94
24,96
398,2
0,58
.
Таблица 3. Полученные данные при R=500.
I=f(U) при R=Const.
R=
[Ом]
N
Измерить
Рассчитать
V1
A1
R
Погрешность σ
Среднее значение R
[В]
[мА]
[Ом]
[%]
[Ом]
1,00
2,04
489,2
0,27
495,66
2,01
4,06
494,0
0,27
2,99
6,04
495,4
0,27
3,98
8,03
496,1
0,27
4,98
10,04
496,5
0,27
5,97
12,02
496,8
0,27
6,96
14,01
497,0
0,27
7,95
16,00
497,2
0,27
8,96
18,01
497,2
0,27
9,95
20,01
497,2
0,27

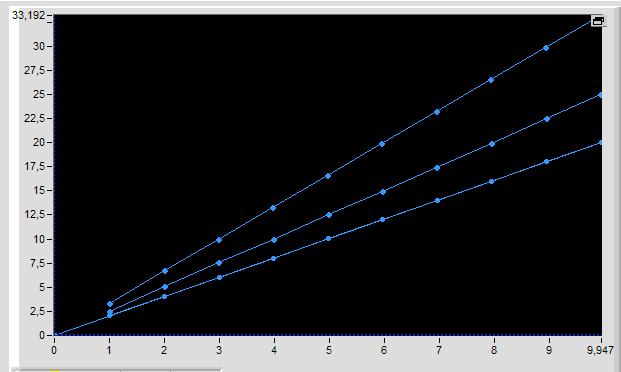

Рисунок 3.Графики I= f(U) при R= const для 3-х заданных значений R . (300,400,500).
Исследование зависимости I= f(R) при U= const .
1. Нажали на рабочем поле кнопку Следующий (>>) и изменили схему на плате в соответствии с Рис 4.
Рисунок4. Изображение электрической схемы лабораторной работы с размещенными на ней полями компонентов и приборов.
2. Чтобы начать измерения нажали на панели управления кнопку Старт/Стоп, затем поставили галочку в поле Смещ. 0.
3. Вращая ручку потенциометра х100 Ом на плате, установили переменное сопротивление в положение «0». Ввели в поле значения R1 на рабочем поле величину полного сопротивления цепи - 100 Ом.
5. Потенциометром x100 Ом пошагово увеличивали сопротивление цепи (от 100 до 1000 Ом, с шагом 100 Ом). На каждом шаге вводили в поле значения величину получившегося сопротивления цепи, нажимали Запись и, фиксировали показания приборов.
6. По окончании перевели потенциометр х100 Ом в положение «0» и нажимали Новый график.
7. Повторили пп.15 - 17 для разных значений напряжения, в соответствии с заданным преподавателем вариантом.
8. Щелчком по иконке MS Excel открыли файл данных и сохранили его.
9. По данным эксперимента рассчитали сопротивление на каждом шаге измерения для каждого заданного преподавателем варианта. Заполнили Табл. 4,5,6 для всех вариантов и сохранили.
10. Исходя из полученных значений, построили графики I= f(R) при U= const для трех различных значений U (4,5,3).
Таблица 4. Полученные данные при U=4.
I=f(R) при U=Const.
E=
[В]
N
Установить
Измерить
Рассчитать
R1
V1
A1
R1
[Ом]
[В]
[мА]
[Ом]
3,9
39,33
99,66
4,0
19,88
199,12
4,0
13,31
298,40
4,0
10,02
397,40
4,0
8,03
496,20
4,0
6,71
594,04
4,0
5,76
692,48
4,0
5,05
790,37
4,0
4,50
887,26
4,0
4,05
984,95
Таблица 5. Полученные данные при U=5
I=f(R) при U=Const.
E=
[В]
N
Установить
Измерить
Рассчитать
R1
V1
A1
R1
[Ом]
[В]
[мА]
[Ом]
4,9
49,17
99,70
5,0
24,86
199,21
5,0
16,64
298,62
5,0
12,52
397,60
5,0
10,03
496,56
5,0
8,38
595,06
5,0
7,20
692,97
5,0
6,31
791,18
5,0
5,61
889,82
5,0
5,06
986,95
Таблица 6. Полученные данные при U=3
I=f(R) при U=Const.
E=
[В]
N
Установить
Измерить
Рассчитать
R1
V1
A1
R1
[Ом]
[В]
[мА]
[Ом]
2,9
29,55
99,63
3,0
14,94
199,02
3,0
10,01
298,16
3,0
7,53
396,92
3,0
6,04
495,12
3,0
5,05
593,34
3,0
4,33
691,21
3,0
3,80
789,72
3,0
3,38
887,24
3,0
3,05
982,31

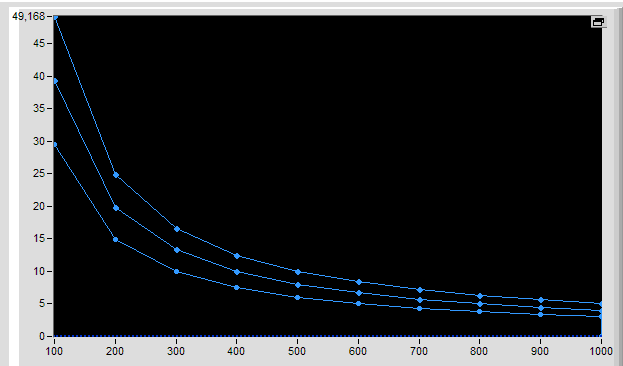

Рисунок 5. Графики I= f(R) при U= const для трех различных значений U (4,5,3).
