Неинвертирующий усилитель

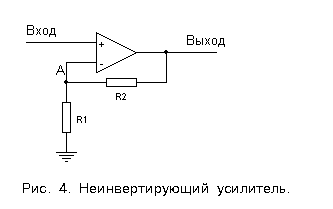

Рассмотрим схему на рис. 4. Анализ ее крайне прост: UA = Uвх. Напряжение UA снимается с делителя напряжения: UA = Uвых R1 / (R1 + R2). Если UA = Uвх, то коэффициент усиления = Uвых / Uвх = 1 + R2 / R1. Это неинвертирующий усилитель. В приближении, которым мы воспользуемся, входной импеданс этого усилителя бесконечен. Если, как в случае с инвертирующим усилителем, мы внимательно рассмотрим поведение схемы при изменении напряжения на входах, то увидим, что она работает, как обещано.

Импульсный режим работы электронных схем. Ключевой режим работы биполярного и полевого транзисторов.

Нелинейный режим работы операционного усилителя. Компаратор. Электрические схемы, принципы работы параметры, характеристики Преобразователь синусоидального напряжения в импульсное. Преобразователь синусоидального напряжения в частоту сигнала. Триггер Шмита. Электрическая схема, принцип работы, параметры, характеристики.

Компаратором называют устройство, предназначенное для срав­нения изменяющегося аналогового входного сигнала с опорным на­пряжением. Он имеет два устойчивых состояния равновесия U+вых макс и U-вых max. Переход из одного состояния в другое происходит скачком при равенстве напряжений на двух входах ОУ. Компаратор называют однопороговым элементом сравнения.

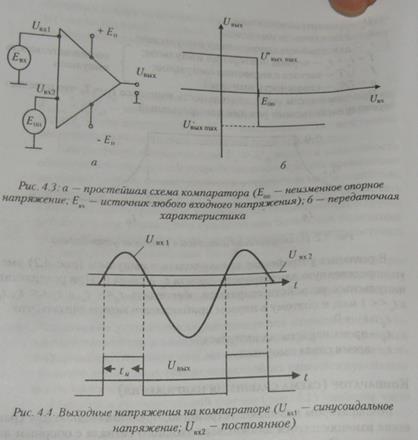

На рис. 4.4 показаны входные напряжения компаратора. Компаратор переключается в момент равенства Uвх1=Uвх2 выходное напряжение имеет прямоугольную форму. Ширина этих импульсов при заданной амплитуде синусоиды зависит от величины Uвх2.

Таким образом, простейший компаратор может служить преобразо­вателем синусоидального напряжения в прямоугольное.

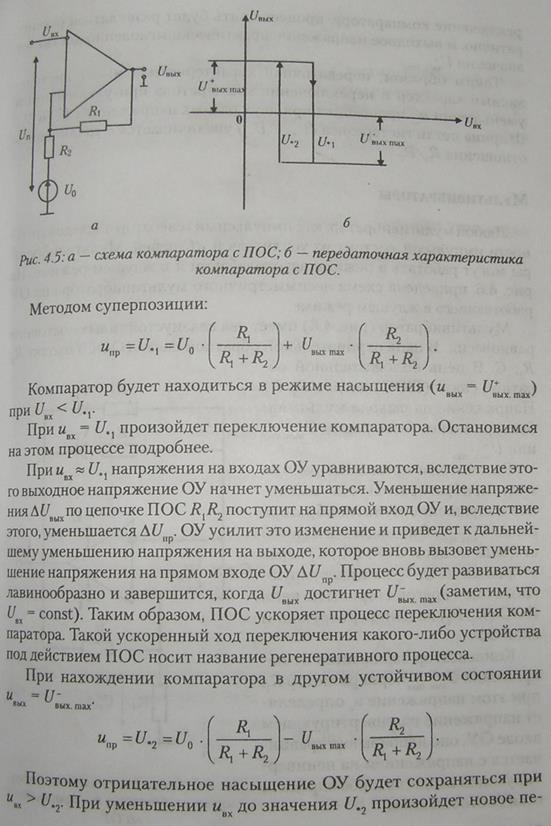

Наряду с простейшей схемой компаратора находит широкое при­менение схема компаратора с ПОС, называемая также двухпороговым элементом или триггером Шмитта.

Триггер Шмитта имеет два устойчивых состояния равновесия. Од­нако за счет наличия ПОС схема имеет два порога срабатывания (гистерезисная передаточная характеристика).

Рассмотрим принцип работы данного устройства при значи­тельном отрицательном напряжении на инвертирующем входе ОУ Uвых=Uвых макс. Напряжение на прямом входе вызвано воздействи-ем Uвых и U0.

реключение компаратора, процесс опять будет развиваться регене­ративно, и выходное напряжение практически мгновенно достигнет значения U-вых. шах

Таким образом, передаточная характеристика имеет гистерезисный характер и переключение компаратора при увеличении и уменьшении Uвх происходит при двух разных напряжениях U.1 и U.2 Ширина петли гистерезиса (U.1 - U.2) увеличивается с увеличением отношения R1/R2

Вольт-амперная характеристика триггера Шмитта представляет собой прямоугольную петлю гистерезиса.
Простейшая структура триггера Шмитта — это два последовательно подключенных инвертора, охваченные резистивной обратной связью. Скорость нарастания выходного сигнала не зависит от скорости нарастания входного сигнала, для данной технической реализации является величиной постоянной.
