6.1. Вводные замечания
Однокристальный высокопроизводительный 16-разрядный МП К1810ВМ86 (ВМ86) выполнен по n-МОП-технологии и имеет архитектуру, однотипную с МП 8086 фирмы Intel [27, 41, 58].
Напряжение питания микросхемы +5 В, ток потребления не более 340 мА. Конструктивно БИС ВМ86 выполнена в корпусе типа 2123.40 с 40 двурядными выводами и шагом 2,5 мм между ними.
При выполнении операций типа регистр-регистр быстродействие МП с тактовой частотой 5 МГц составляет 2 млн. операций в секунду.
Схема микроЭВМ на основе данного МП приведена на рис. 6.1. Она содержит 20-разрядную шину ADR физического адреса, 16-разрядную шину DAT данных и шину управления. В системе используется 1 Мбайт физической памяти и изолированная от нее подсистема ВВ с 16-разрядными адресами портов ВВ. Обмен информацией осуществляется как словами, так и байтами.

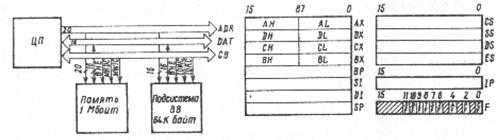

Рис. 6.1. Схема микроЭВМ на базе ВМ86 Рис. 6.2. Набор регистров ВМ86
Архитектура МП ВМ86 является базовой для ряда новых 16- и 32-разрядных МП типов К1810ВМ88, 80186/188 [57], 80286 [58] и 80386 [63]. Так, если архитектура К1810ВМ88 (ВМ88) тождественна ВМ86, а различия между ними наблюдаются только на уровне структурной схемы, то МП 80186/188 имеют улучшенную по отношению к базовой систему команд, включающую ряд новых операций высокого уровня. В архитектурах 80286 и 80386 системы команд получили дальнейшее развитие.
