Интерфейс радиальный, паралельный, служит для связи внеш. устройств с микро ЭВМ, а также для связи микро ЭВМ м.д. собой.
Основные технич. хар-ки ИРПР:
Число взаимодействующих устр-в - 2.
Формат, передачи данных – параллельный асинхронный
Данные от 1 до 16 бит
Уровни сигналов в линии – ТТЛ мех. Расстояние 15 м.
| Наименование линий
| Направл.
| Условное
Русск.
| Обозначение
Англ.
|
| Экран
Нуль ( общий )
Готовность приёмника
Готовность источника
Строб ист-ка
Запрос приёмника
Данные
|
И ----П
П ---- И
И ---П
И --- П
И --- П
| Э
ОВ
ГП
ГИ
СТР
ЗП
Д0 – Д7
| S
Z
SO
A0
SC
AC
Д0 – Д7
|
Инвертор с открытым коллектором:
легко контролировать целостность соединит. линий.
Устройство сопряж. , преобраз. сигналы интерфейса, должно обеспечивать логику работы интерфейса.

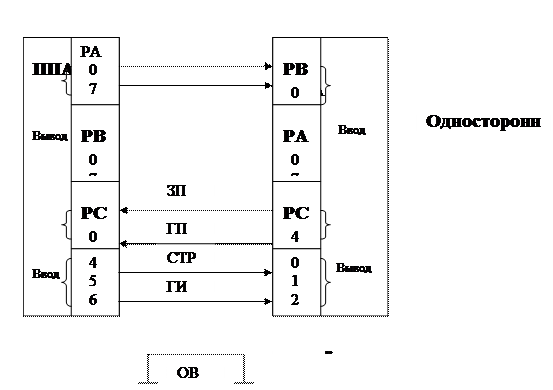

Пример подключения ППА КР580ВВ55А.
Драйвер – программа, управляющая вводом – выводом.
