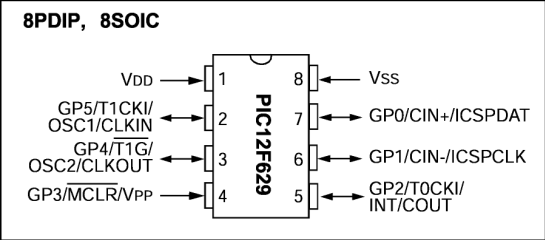

разрядный микроконтроллер PIC12F629-I/SN

Основные параметры Разрядность Масочное ПЗУ 2048x14 Flash нет EEPROM RAM Линий I/O АЦП 4/8 Компаратор нет Встроенный генератор есть Интерфейсы нет Рабочая частота 4 МГц Корпус SO8

; сигнализатор влажности

#include <p12f629.inc>

__config _PWRTE_ON &_MCLRE_OFF &_WDT_ON &_INTRC_OSC_NOCLKOUT &_CP_ON &_CPD_OFF &_BODEN_OFF

org 0

goto start

; --------------------------- регистры

timer_delay equ 20

timer_sound_L equ 21

timer_sound_H equ 22

; --------------------------- константы

; GPIO

d_tris equ b'001000'

SOUND_1 equ 0

SOUND_2 equ 1

INPUT equ 3

d_gpio_init equ b'000000'

d_sound_1 equ b'000001'

d_sound_2 equ b'000010'

d_option equ b'00001111' ; WDT c задержкой 2.3 сек

time_sound equ .6 ; длительность звука (x 146 mc)

; ---------------------------

w equ 0

f equ 1

; ____________________________________

; _____________________________________

; задержки для формирования меандра выходной частоты

delay_1 goto $+1 безусловный переход

clrwdt очистить WDT

delay_2 movlw .92 переслать константу 92 в W

movwf timer_delay переслать W в timer_delay

ckl_delay decfsz timer_delay,f вычесть 1 из timer_delay и пропустить если 0

goto ckl_delay безусловный переход ckl_delay

return возврат из подпрограммы

; -------------------------------------

sound movlw time_sound переслать константу в time_sound

movwf timer_sound_H переслать W в timer_sound_H

clrf timer_sound_L очистить timer_sound_L

; меандр 3.5 кГц -> T/2 = 286 мкс

ckl_sound movlw d_sound_1 переслать константу d_sound_1 в W

movwf GPIO переслать W в GPIO

call delay_1 вызов подпрограммы delay_1

movlw d_sound_2 переслать константу d_sound_2

movwf GPIO переслать W в GPIO

call delay_2 вызов подпрограммы delay_2

decfsz timer_sound_L,f вычесть 1 из timer_sound_L и пропустить если 0

goto ckl_sound безусловный переход ckl_sound

decfsz timer_sound_H,f вычесть 1 из timer_sound_H и пропустить если 0

goto ckl_sound безусловный переход ckl_sound

clrf GPIO очистить GPIO

return возврат из подпрограммы

; _____________________________________

; инициализация регистров по включению питания

init clrf INTCON очистить INTCON

movlw d_option переслать константу d_option в W

option

movlw 7 переслать константу 7 в W

movwf CMCON переслать W в CMCON

movlw d_tris переслать константу d_tris в W

tris GPIO

movlw d_gpio_init переслать константу в d_gpio_init

movwf GPIO переслать W в GPIO

bsf STATUS,RP0 выбрать банк 1

call 3FF вызов подпрограммы 3FF

movwf OSCCAL переслать W в OSCCAL

clrf PIE1 очистить PIE1

clrf WPU очистить WPU

clrf IOC очистить IOC

bcf STATUS,RP0 выбрать банк 0

return возврат из подпрограммы

; ===============================================

start call init вызов подпрограммы init

; _____________________________________ 2.3 cek

main_ckl clrwdt очистить WDT

sleep перейти в режим sleep

nop пустой цикл

btfss GPIO,INPUT проверить бит INPUT в регистре GPIO

; датчик сработал - выдаем звук

call sound вызов подпрограммы sound

goto main_ckl безусловный переход main_ckl

end
