Построение технологического маршрута

Следующим этапом синтеза является определение последовательно­сти выполнения операций - построение технологического маршрута обра­ботки. Задача сводится к упорядочению операционных подграфов. В осно­ву алгоритма синтеза маршрута положен принцип проверки технологиче­ских операций на совместимость, т.е. возможность предшествования опе­раций друг другу в типовых схемах построения маршрутной технологии.

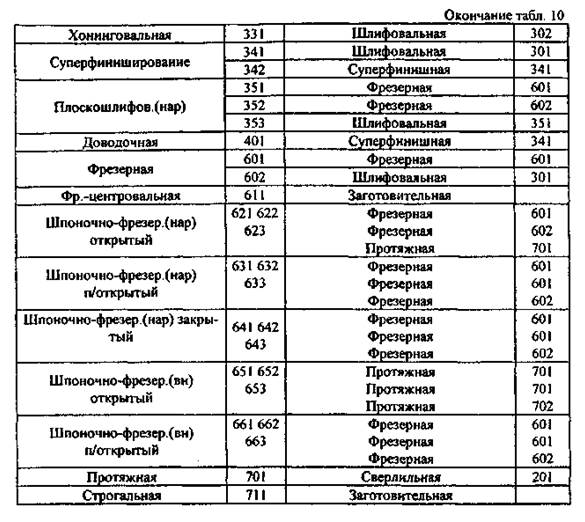

Документом для проверки операций на совместимость является таблица совместимости технологических операций, составляемая для оп­ределенных производственных условий, в которую записывают операции в порядке их возможного выполнения. Таблица совместимости операций для обработки детали типа "вал" приведена в табл. 10.

Порядок следования операций зависит от достигаемой на ней точно­сти и шероховатости. С целью расстановки операций в строгой последова­тельности используют понятия стадий обработки, характеризующих дос­тижение на данной операции определенных показателей. Выделяют три стадии обработки: предварительную, чистовую и точную, характеризую­щиеся следующими показателями.

Поэтому вначале следует выбрать операции, реализующие предва­рительную стадию обработки, затем - чистовую и, наконец - тонкую.

В рамках исследуемой стадии обработки операции следует выстраи­вать в последовательности, обеспечивающей сначала формирование техно­логической базы и, затем, обработку от этой базы. Кроме того, последова­тельность операций внутри данной стадии может назначаться исходя из специфики операции, например, до или после термической обработки, операций по нанесению защитных и декоративных покрытий, операций смазки, транспортирования и контроля.

Таким образом, последовательность обработки данного вала - техно­логический маршрут - имеет вид:

- фрезерно-центровальная;

- токарная предварительная; токарная чистовая;

- токарная тонкая; шлифовальная предварительная;

- шлифовальная тонкая.
