Вторичным (технологическим) графом называется граф-дерево, вершинам которого соотнесены планы обработки соответствующих поверхностей, а ребрам - отношения между этими поверхностями. Построению вторичного графа предшествует построение таблицы, связывающей поверхности и планы их обработки. Данного рода информация приведена ниже:
| № пов.
|
|
|
|
|
|
|
|
| План
| П27
| П6
| П4
| П3
| П4
| П5
| П27
|

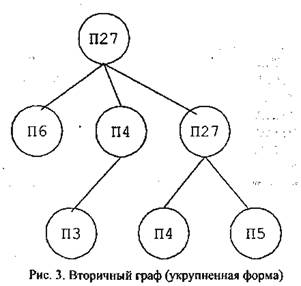

Топология вторичного графа аналогична топологии граф-дерева размерных связей детали. Отличие состоит в том, что вершинами графа являются планы обработки.
Или с учетом структуры планов вторичный граф приобретает вид:
