Для создания размерного текста на изометрических чертежах не предусмотрено специальных команд. Однако размеры на изометрических чертежах можно проставить с помощью команды Dimaligned (Выровненный).
Шаг 1. Создайте два текстовых стиля: один (Style 1) – с углом наклона 300 для нанесения размеров с левой стороны изображения, другой (Style 2) – с углом наклона -300 для простановки размеров с правой стороны изображения.
Шаг 2. Создайте два размерных стиля, один из которых будет использовать левый текстовый стиль, а другой – правый.
Шаг 3. Используйте команду Dimaligned (Выровненный) для простановки размеров с левой и правой стороны рисунка, устанавливая текущим соответствующий размерный стиль. Для простановки вертикальных размеров используйте обычный стандартный размерный стиль (рисунок 7).

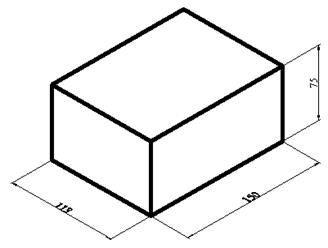

Рисунок 7 Изометрическое изображение детали после
первого этапа простановки размеров
Шаг 4. Воспользуйтесь опцией Oblique(Наклонить) команды DIMEDIT(РЗМРЕД) для разворота левых и вертикальных размеров на 300 и правых размеров на -300 (рисунок 8).
Рисунок 8. Изометрический чертёж с нанесёнными габаритными размерами
