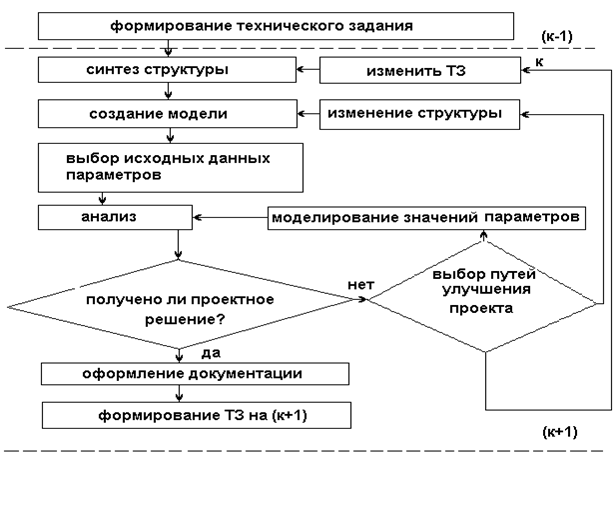

Типичная последовательность проектных процедур для одного из этапов нисходящего проектирования (для к-ого уровня)

На пред. этапе решались задачи (к-1) иерархического уровня. В результате сформировано ТЗ для к-го уровня.

Проектирование начинается с синтеза исходного варианта структуры объекта. Для ее оценки создается модель: математическая в САПР или экспериментальная при неавтоматизированном проектировании. После выбора исходных значений параметров выполняется анализ варианта, по результатам которого производится оценка полученного решения. Соответствует оно ТЗ или нет. Если да, то идет оформление документации и формирование ТЗ на (к+1) уровень. Если же ТЗ не выполняется, то выбирается один из путей улучшения проекта. Самый простой – модификация значений параметров модели. Оценка результата анализа составляет параметрический синтез. Если модификация целенаправленна на поиск наилучшего показания качества, то процедура параметрического синтеза выполняется многократно и это будет процедурой оптимизации. Если путем параметрического синтеза не удается получить проектного решения, тогда модифицируется структура объекта.

Для полученной структуры создается новая модель и выполняется параметрический синтез. Если и этим путем не получено решение удовлетворяющее ТЗ, то корректируется само ТЗ, что может вызвать повторение некоторых процедур (к-1) уровня.

Процедуры анализа и синтеза имеют характер вложенности как показано на рис.

Однократное выполнение процедуры оптимизации требует многократного выполнения процедуры анализа, а однократное решение задачи синтеза, многократное решение задач оптимизации.
