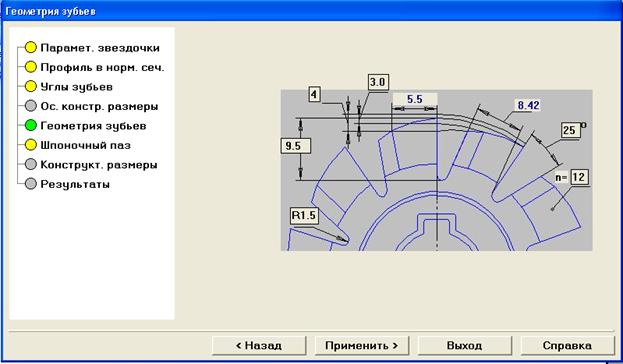

11. В окне Геометрия зубьев задайте следующие параметры:
1. Величина затылования - 3 мм.
2. Величина дополнительного затылования - 4 мм.
3. Глубина канавки - 9.5 мм.

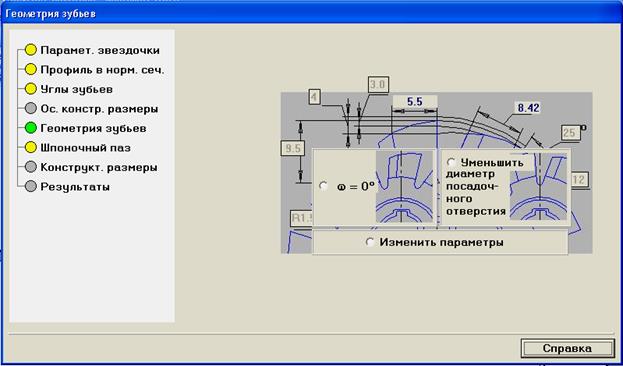

12. Нажмите кнопку Применить. Система выполнила проверочный расчет и в случаи недостаточной величины опасного сечения предложила 3 варианта: угол канавок принять 0°, уменьшить диаметр посадочного отверстия или изменить параметры.
13. Выберите уменьшить диаметр посадочного отверстия.
14. Нажмите кнопку Применить.

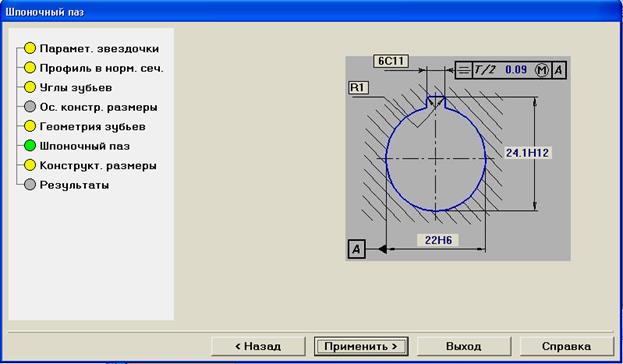

15. В окне Шпоночный паз" нажмите кнопку Применить.

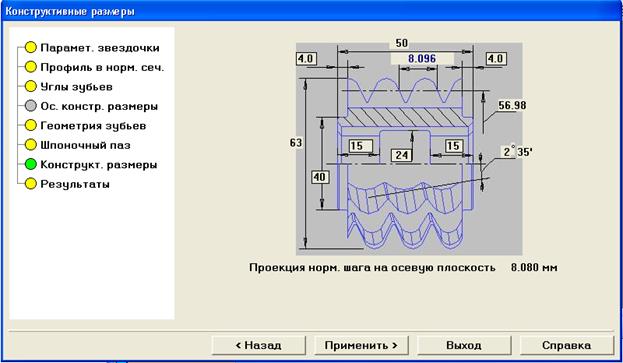

16. В окне Конструктивные размеры измените длину посадочного пояска с 14 мм на 15 мм.
17. Нажмите кнопку Применить.
18. На запрос номера фрезы задайте номер 00003.
19. Нажмите кнопку Готово.
