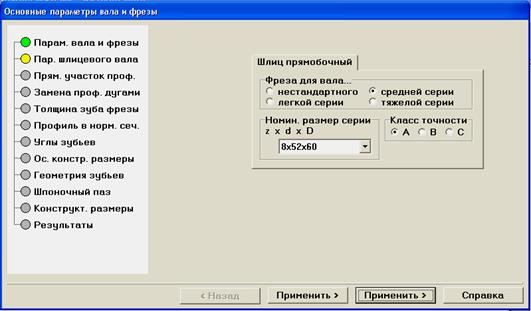

6. В окне Основные параметры вала и фрезы задайте следующие параметры:
1. Фреза для вала - средней серии .
2. Класс точности - А.
3. Номинальный размер серии - 8х52х60 .
7. Нажмите кнопку Применить.

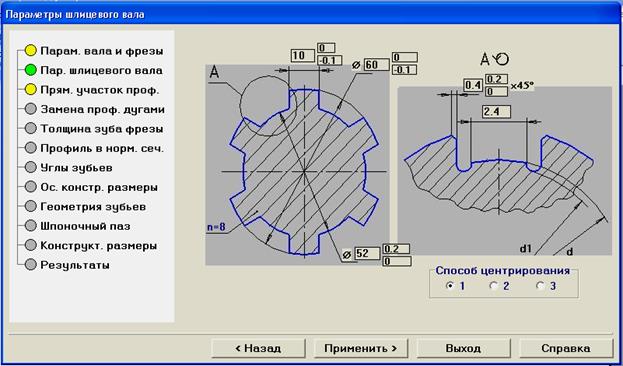

8. В окне Параметры шлицевого вала задайте следующие параметры:
1. Способ центрирования - 1.
2. Толщина зуба, b – 10 мм, поле допуска 0; -0.1.
3. Внешний диаметр, D - 60 мм, поле допуска 0; -0.1.
4. Внутренний диаметр, d - 52 мм, поле допуска 0.2; 0.
5. Фаска, c - 0.4 мм, поле допуска 0.2; 0.
6. Минимальная длина, а - 2.4 мм.
9. Нажмите кнопку Применить.

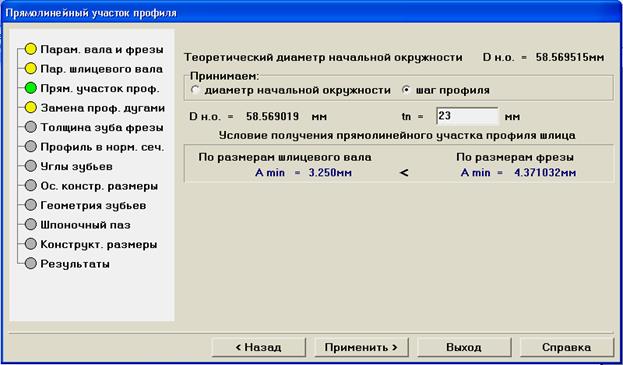

10. В окне Прямолинейный участок профиля задайте следующие параметры:
1. Принимаем: - шаг профиля.
2. Шаг профиля , tn - 23 мм.
11. Нажмите кнопку Применить.
