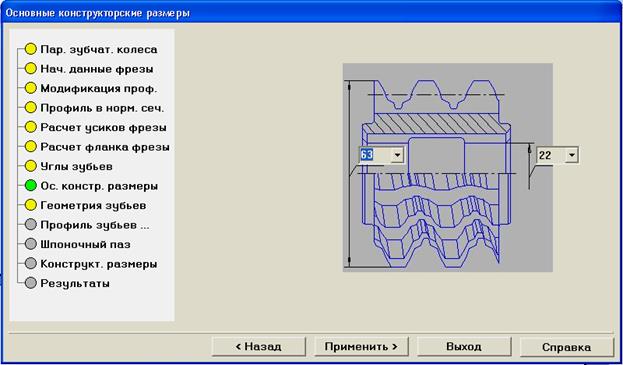

19. В окне Основные конструкторские размеры задайте следующие параметры:
1. Внешний диаметр фрезы - 63 мм.
2. Диаметр посадочного отверстия - 22 мм.
20. Нажмите кнопку Применить.

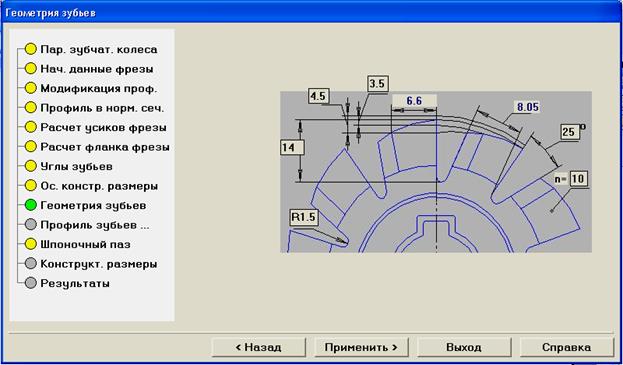

21. В окне Геометрия зубьев задайте следующие параметры:
1. Величина затылования - 3.5 мм.
2. Величина дополнительного затылования - 4.5 мм.
3. Глубина канавки - 14 мм.

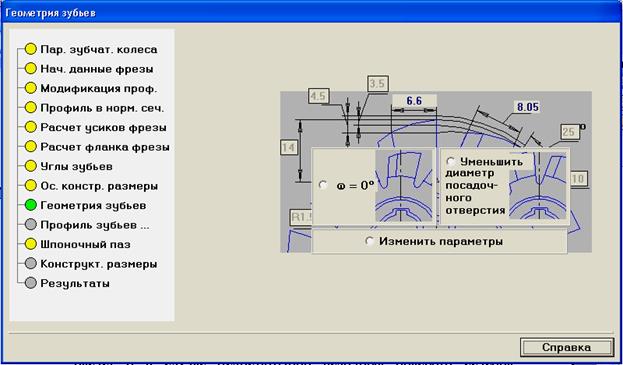

4. Нажмите кнопку Применить. Система выполнила проверочный расчет и в случае недостаточной величины опасного сечения предложила 3 варианта: угол канавок принять 0°, уменьшить диаметр посадочного отверстия или изменить параметры.
22. Выберите угол канавок w = 0° .
23. Нажмите кнопку Применить.

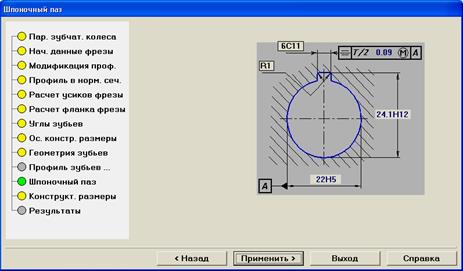

24. В окне Шпоночный паз нажмите кнопку Применить.

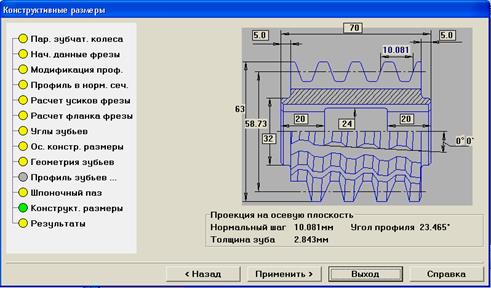

25. В окне Конструктивные размеры нажмите кнопку Применить.

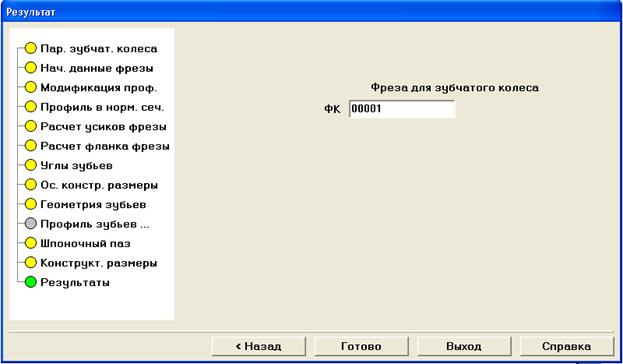

26. На запрос номера фрезы задайте номер 00001 или текстовую кодировку фрезы.
27. Нажмите кнопку Готово.
