Системой реализовано проектирование фрез для модулей от 1 до 20 мм с возможностью проектирования значением модуля из нестандартного ряда и углом профиля от 15° до 30°.
6. В окне Параметры зубчатого колеса задайте следующие параметры:
1. Модуль зубчатого колеса - 3.38 мм.
2. Угол профиля зуба исходного контура - 22°30’00”.
3. Направление линии зуба – Левая.
4. Толщина зуба колеса - 6.65 мм.
5. Диаметр вершин зубьев - 55.60 мм.
6. Делительный диаметр - 45.710757 мм.
7. Диаметр впадин - 40 мм.
7. Нажмите кнопку Применить.

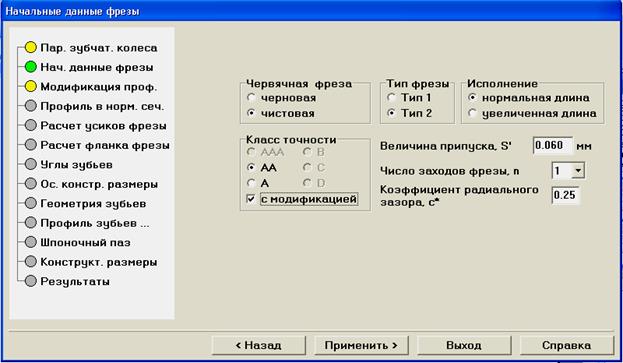

8. В окне Начальные данные фрезы задайте следующие параметры:
1. Червячная фреза - чистовая .
2. Тип фрезы - 2.
3. Исполнение - нормальная длина.
4. Класс точности - А, с модификацией.
5. Величина припуска, S’ - 0.060 мм.
6. Число заходов фрезы, n - 1.
7. Коэффициент радиального зазора, c* - 0.25.
9. Нажмите кнопку Применить.

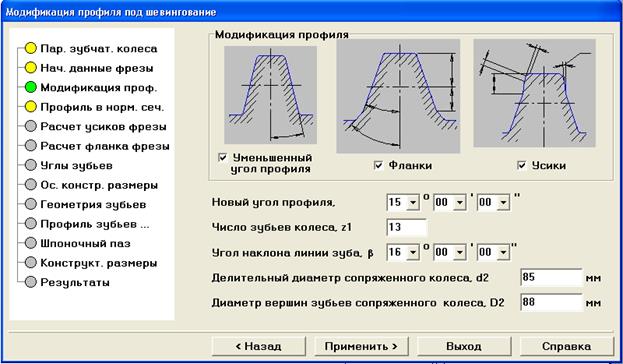

10. В окне Модификация профиля под шевингование задайте следующие параметры:
1. Модификация профиля : уменьшенный угол профиля, фланки, усики .
2. Новый угол профиля - 15°00’00”.
3. Число зубьев колеса, z1 - 13 .
4. Угол наклона линии зуба, b - 16°00’00”.
5. Делительный диаметр сопряженного колеса, d2 - 85 мм.
6. Диаметр вершин зубьев сопряженного колеса, D2 - 88 мм.
11. Нажмите кнопку Применить.
